Электрощиток — это сердце всей электрики в квартире. Именно здесь сходятся все провода, распределяется нагрузка по группам и срабатывает защита при перегрузке или коротком замыкании. Сделать его самостоятельно вполне реально — если подойти к делу обстоятельно, без спешки и с правильным набором компонентов.
В этой статье разберём всё по шагам: от расчёта групп до затяжки последнего винта на клеммнике. Ориентируемся на нормы, действующие в Республике Беларусь — ТКП, а также ГОСТ требования к электроустановкам жилых зданий.

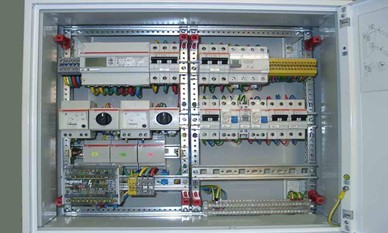

Что такое электрощиток и как он устроен?
Электрощиток (он же распределительный щит, щит учёта, квартирный щит) — это металлический или пластиковый корпус, внутри которого размещены:
- вводной автоматический выключатель — общий рубильник для всей квартиры;
- счётчик электроэнергии (если он находится внутри квартирного щита);
- автоматические выключатели — по одному или несколько на каждую группу потребителей;
- устройства защитного отключения (УЗО) или дифференциальные автоматы (дифавтоматы);
- нулевая шина (N) — для подключения нулевых проводников всех групп;
- шина заземления (PE) — для подключения защитных проводников;
- DIN-рейка — металлическая направляющая, на которую крепятся все модульные устройства.
Принцип работы прост: ток приходит с лестничной площадки через вводной кабель, проходит через вводной автомат, счётчик — и дальше расходится по отдельным группам. Каждая группа защищена своим автоматом. Если где-то произошло короткое замыкание или перегрузка — отключается только тот автомат, а остальное электроснабжение в квартире продолжает работать.
Как определить количество групп и рассчитать нагрузки?
Прежде чем покупать компоненты, нужно понять, сколько групп будет в вашем щитке и какие токи они будут нести. Это базовая, но критически важная часть.
Как разделить квартиру на группы?
Стандартная логика разбивки квартиры на группы выглядит так:
| Группа | Что подключается? | Рекомендуемый автомат |
|---|---|---|
| Освещение (комнаты) | Люстры, споты, светильники | 10–16 А |
| Освещение (кухня, коридор) | Светильники, вытяжка | 10–16 А |
| Розетки (комнаты) | Телевизор, компьютер, зарядки | 16 А |
| Розетки (кухня) | Холодильник, микроволновка, тостер | 16–20 А |
| Электроплита / варочная панель | Отдельный кабель 6 мм² | 32–40 А |
| Духовой шкаф | Отдельный кабель 4–6 мм² | 25–32 А |
| Стиральная машина | Отдельный кабель 2,5 мм² + УЗО | 16 А |
| Ванная (розетки, полотенцесушитель) | Обязательно с УЗО | 16 А |
| Бойлер / водонагреватель | Отдельный кабель + УЗО | 16–20 А |
| Кондиционер | Отдельный кабель 2,5 мм² | 16–20 А |
Правило: чем мощнее потребитель — тем лучше вывести его на отдельную группу. Так удобнее и безопаснее. При проблемах с одним прибором не «падает» половина квартиры.
Как рассчитать сечение кабеля?
Простая формула: I = P / U, где:
- I — ток (ампер)
- P — суммарная мощность потребителей в группе (ватт)
- U — напряжение (230 В)
Пример: розетки в гостиной — телевизор 200 Вт, ноутбук 90 Вт, торшер 60 Вт = 350 Вт. Ток: 350 / 230 = 1,5 А. Это мало, но розетки рассчитываются с запасом на будущее — ставим кабель 2,5 мм² и автомат 16 А.
Минимальные сечения кабеля для квартиры (медь):
| Сечение | Максимальный ток | Для чего? |
|---|---|---|
| 1,5 мм² | до 16 А | Освещение |
| 2,5 мм² | до 25 А | Розетки, стиральная машина |
| 4 мм² | до 32 А | Духовка, кондиционер |
| 6 мм² | до 40 А | Электроплита, варочная панель |
| 10 мм² | до 50 А | Вводной кабель (зависит от выделенной мощности) |
Компоненты и инструменты, которые потребуются для сборки электрощита
Компоненты щитка
- Корпус щитка выбирается исходя из количества «модулей» (мест на DIN-рейке). Один автомат — 1 модуль, двухполюсный автомат — 2 модуля, УЗО — 2–4 модуля. Посчитайте все устройства и добавьте 20–30% запаса. Для типовой двухкомнатной квартиры обычно хватает щитка на 24–36 модулей.
Корпуса бывают:
- Наружные (навесные) — крепятся на стену, подходят для открытой проводки.
- Встраиваемые (утопленные) — монтируются в нишу в стене. Выглядят аккуратнее, чаще используются в квартирах.
- Вводной автоматический выключатель (двухполюсный) устанавливается первым, до счётчика. Его задача — отключить всё питание при необходимости. Номинал подбирается под выделенную мощность: при 5,5 кВт — 25 А, при 7 кВт — 32 А, при 10 кВт — 40–50 А. Уточните выделенную мощность в вашей управляющей компании или «Энергосбыте».
- Счётчик электроэнергии. Если щиток расположен на лестничной площадке — счётчик уже там. Если монтируется в квартире — нужен однофазный электронный счётчик, соответствующий требованиям РУП «Минскэнерго» или вашего регионального энергоснабжающего предприятия. В Беларуси с 2020-х годов активно внедряются «умные» (АСКУЭ) счётчики — уточните у поставщика, какой тип принимается к установке.
- Автоматические выключатели (однополюсные) устанавливаются после счётчика, по одному на каждую группу. Выбирайте автоматы с характеристикой «B» (для освещения и маломощных нагрузок) или «C» (для розеток и смешанных нагрузок). Характеристика «D» — для промышленного оборудования, в квартире не нужна.
Рекомендуемые бренды: ABB, Legrand, Schneider Electric, CHINT, SHCET (бюджетный, но надёжный вариант). Избегайте безымянных китайских автоматов без маркировки.
- УЗО или дифавтоматы. УЗО (устройство защитного отключения) — реагирует на утечку тока на землю. Защищает людей от поражения электрическим током. Обязательно устанавливается в ванных комнатах, кухне (зона над раковиной), для стиральных машин и бойлеров.
- УЗО — работает в паре с автоматом (автомат защищает от КЗ и перегрузки, УЗО — от утечки).
- Дифавтомат — объединяет оба устройства в одном корпусе. Удобнее, но дороже и сложнее в диагностике.
Номинал тока утечки для жилых помещений: 30 мА (защита человека). Номинал тока — должен быть на ступень выше автомата в группе (автомат 16 А → УЗО 25 А).
- Нулевая шина и шина заземления. Нулевая шина (N) — синяя или белая, объединяет все нулевые проводники групп. Шина заземления (PE) — жёлто-зелёная, объединяет все защитные проводники. В современной проводке системы TN-S эти шины разделены и ни в коем случае не объединяются в щитке. Если у вас старая система TN-C (нет отдельного PE-провода в квартире) — это отдельный, более сложный случай.
- Клеммные колодки, шины соединительные — удобный способ объединить несколько автоматов по фазе без использования перемычек из провода. Экономит время и делает щиток аккуратнее.
Инструменты
- Отвёртки (плоская и крестовая), лучше с диэлектрическими ручками
- Пассатижи и бокорезы
- Стриппер (инструмент для снятия изоляции) — значительно удобнее ножа
- Мультиметр (обязателен для прозвонки и проверки)
- Маркер или принтер для маркировки проводов и автоматов
- Кабельные стяжки
- Дрель и дюбели (для крепления корпуса)
Пошаговая сборка электрощитка
Шаг 1. Подготовка и установка корпуса
Выберите место для щитка. В квартирах его обычно располагают у входной двери — так удобно добираться до вводного кабеля. Высота — 1,4–1,7 м от пола (удобно для взрослого человека).
Для встраиваемого щитка сделайте нишу в стене: разметьте размер по корпусу, выбейте штробу или болгаркой по периметру, установите корпус на дюбели и зафиксируйте. Дверца должна открываться свободно.
Шаг 2. Установка DIN-рейки и монтажных аксессуаров
Большинство щитков продаются с уже установленными DIN-рейками. Если нет — нарежьте рейку по ширине корпуса и закрепите на шурупах. Шины N и PE крепятся отдельно — обычно снизу или сбоку от рейки. Убедитесь, что шина PE имеет надёжный металлический контакт с корпусом щитка (это важно для заземления корпуса).

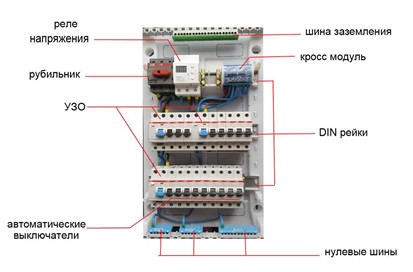

Шаг 3. Размещение устройств на DIN-рейке
Порядок устройств слева направо (стандартная схема):
- Вводной двухполюсный автомат — самый первый подлежит опломбировке
- Счётчик (если монтируется внутри)
- Общее УЗО (если применяется схема с одним УЗО на несколько групп)
- Групповые автоматы — по одному на каждую группу
- УЗО/дифавтоматы для «мокрых» групп — рядом с соответствующими автоматами
Защёлкните все устройства на DIN-рейке до характерного щелчка. Пошевелите — они не должны болтаться.

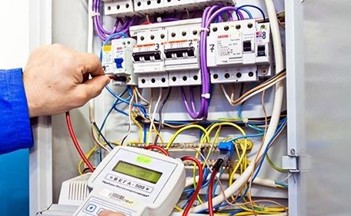

Шаг 4. Прокладка и подключение проводов
Это самый кропотливый этап. Придерживайтесь правил.

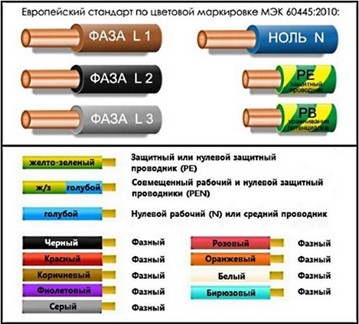

Цветовая маркировка проводов (обязательно):
- Коричневый / чёрный / серый — фаза (L)
- Синий / голубой — ноль (N)
- Жёлто-зелёный — земля (PE)
Отступите от изоляции провода 8–10 мм (для большинства клемм модульных устройств) и зачистите. Не зачищайте слишком много — оголённый провод не должен торчать наружу из клеммы.
Порядок подключения:
- Заведите вводной кабель в щиток. Фазный провод подключите к входной клемме вводного автомата (верхняя клемма), нулевой — на нулевую шину, PE — на шину заземления.
- С выхода вводного автомата (нижняя клемма) фаза идёт на счётчик, а с выхода счётчика — на групповые автоматы.
- Соедините все верхние (входные) клеммы групповых автоматов по фазе — удобнее всего через шину соединительную.
- С каждого нижнего (выходного) контакта автомата проложите фазный провод до соответствующей группы.
- Нулевые провода всех групп подключите к нулевой шине.
- Защитные провода (PE) всех групп подключите к шине заземления.
Важно: Группы, защищённые УЗО, подключаются иначе. Ноль группы должен идти через УЗО — а не напрямую на общую нулевую шину. Если нули нескольких групп под одним УЗО перепутаны, УЗО будет ложно срабатывать. Это частая ошибка новичков.
Шаг 5. Аккуратная укладка и фиксация проводов
Провода внутри щитка должны быть уложены аккуратно — горизонтальные и вертикальные участки, без хаоса. Зафиксируйте их кабельными стяжками. Это не просто эстетика: аккуратный щиток удобно обслуживать, проще найти нужную линию и безопаснее при случайном прикосновении.
Длины проводов делайте с небольшим запасом (5–8 см) — чтобы при необходимости можно было переподключить без замены провода.
Шаг 6. Маркировка
Промаркируйте каждый автомат: что именно он защищает. Используйте готовые наклейки или напишите маркером. Примеры надписей:
- «Свет: коридор, прихожая»
- «Розетки: гостиная»
- «Стиральная машина»
- «Варочная панель»
Хорошая маркировка сэкономит время при любой неисправности — вашей или электрика, который придёт после вас.
Шаг 7. Проверка перед включением
Прежде чем подавать напряжение:
- Визуальный осмотр. Проверьте все клеммы — затянуты ли винты? Нет ли оголённых участков провода вне клемм? Не перепутаны ли цвета?
- Прозвонка мультиметром. В режиме «прозвонка» или «сопротивление» убедитесь, что между фазой и нулём, фазой и PE нет короткого замыкания (сопротивление должно быть очень высоким — сотни кОм и выше).
- Проверка УЗО. Включите напряжение, нажмите кнопку «Тест» на каждом УЗО — оно должно мгновенно отключиться. Если не отключается — УЗО неисправно или подключено неправильно.
- Поочерёдное включение групп. Включайте автоматы по одному, проверяйте напряжение в розетках и на патронах светильников мультиметром.
Типичные ошибки при сборке щитка
Знать об ошибках заранее — значит не совершать их. Вот самые распространённые:
❌ Неправильный выбор номинала автомата. Автомат должен защищать кабель, а не прибор. Если к группе подведён кабель 2,5 мм² (максимум 25 А), то автомат должен быть 16 А или 20 А — но не 25 А и тем более не 32 А. Иначе при перегрузке провод начнёт греться и плавиться раньше, чем сработает автомат.
❌ Объединение нулей от разных УЗО. Если несколько групп с разными УЗО, нулевые провода каждой группы должны идти на «своё» УЗО. Перепутать нули — значит обречь УЗО на постоянные ложные срабатывания.
❌ Плохо затянутые клеммы. Недотянутый контакт греется, со временем подгорает, провод «выпадает» из клеммы. После подключения каждой клеммы — проверьте усилие, провод не должен вытаскиваться руками.
❌ Слишком короткие провода. Провод, обрезанный «впритык», невозможно переподключить, если клемма вдруг повредится. Оставляйте запас.
❌ Нет маркировки. Без подписей щиток превращается в загадку. Через год вы сами забудете, что к чему подключено.
❌ Игнорирование УЗО в «мокрых» зонах. По нормам ТКП 339-2011 все розетки в ванных комнатах, розетки для стиральных машин и водонагревателей должны быть защищены УЗО с током утечки 30 мА. Это не рекомендация — это требование.
Вопросы безопасности: что важно соблюдать?
- Никогда не работайте под напряжением. Перед началом работ отключите вводной автомат на лестничной площадке и убедитесь мультиметром, что напряжение отсутствует.
- Используйте инструмент с диэлектрическими ручками — это защита на случай случайного касания токоведущих частей.
- Не используйте алюминиевый провод внутри щитка и в квартире в целом — он хрупкий, со временем окисляется, плохо держит контакт. Только медь.
- Не прокладывайте в одном канале кабеле 220 В и слаботочку (интернет, телевидение, сигнализация) — наводки и помехи обеспечены.
- Проверяйте щиток раз в 2–3 года: подтягивайте клеммы, осматривайте на предмет нагара, проверяйте кнопку «Тест» на УЗО.
Вывод
Сборка электрощитка в квартире — задача выполнимая, если подойти к ней системно. Главное — правильно рассчитать группы, грамотно подобрать компоненты по номиналу и аккуратно выполнить все подключения. Не торопитесь: лучше потратить лишний час на проверку, чем потом разбираться с последствиями неправильного монтажа.
Если в какой-то момент возникают сомнения — в расчётах, в схеме подключения или в том, правильно ли вы понимаете нормы ТКП — лучше проконсультироваться с опытным электриком. Электрика не прощает «примерно правильно».
