Дифференциальный автомат, или сокращенно дифавтомат, – это электротехническое устройство, предназначенное для обеспечения безопасности сети. Оно выполняет сразу две важные задачи: предотвращает перегрузки и короткие замыкания, а также контролирует утечку тока, минимизируя вероятность поражения электричеством. В этом материале разберем, как функционирует дифавтомат, какие схемы его подключения применяются и почему его установка является важным этапом при организации электроснабжения в доме или квартире.
Функции дифференциального автомата
Дифавтомат сочетает в себе возможности двух разных защитных приборов:
- Автоматического выключателя – прекращает подачу электричества при чрезмерных нагрузках или коротком замыкании, предотвращая перегрев кабелей и вероятность возгорания.
- Устройства защитного отключения (УЗО) – контролирует утечку тока и мгновенно разрывает цепь, если фиксирует отклонения от нормы.
За счет объединения этих функций дифавтомат представляет собой эффективное решение для защиты электросети. Он экономит место в распределительном щите и упрощает монтаж, так как заменяет два отдельных устройства.
Как работает дифавтомат

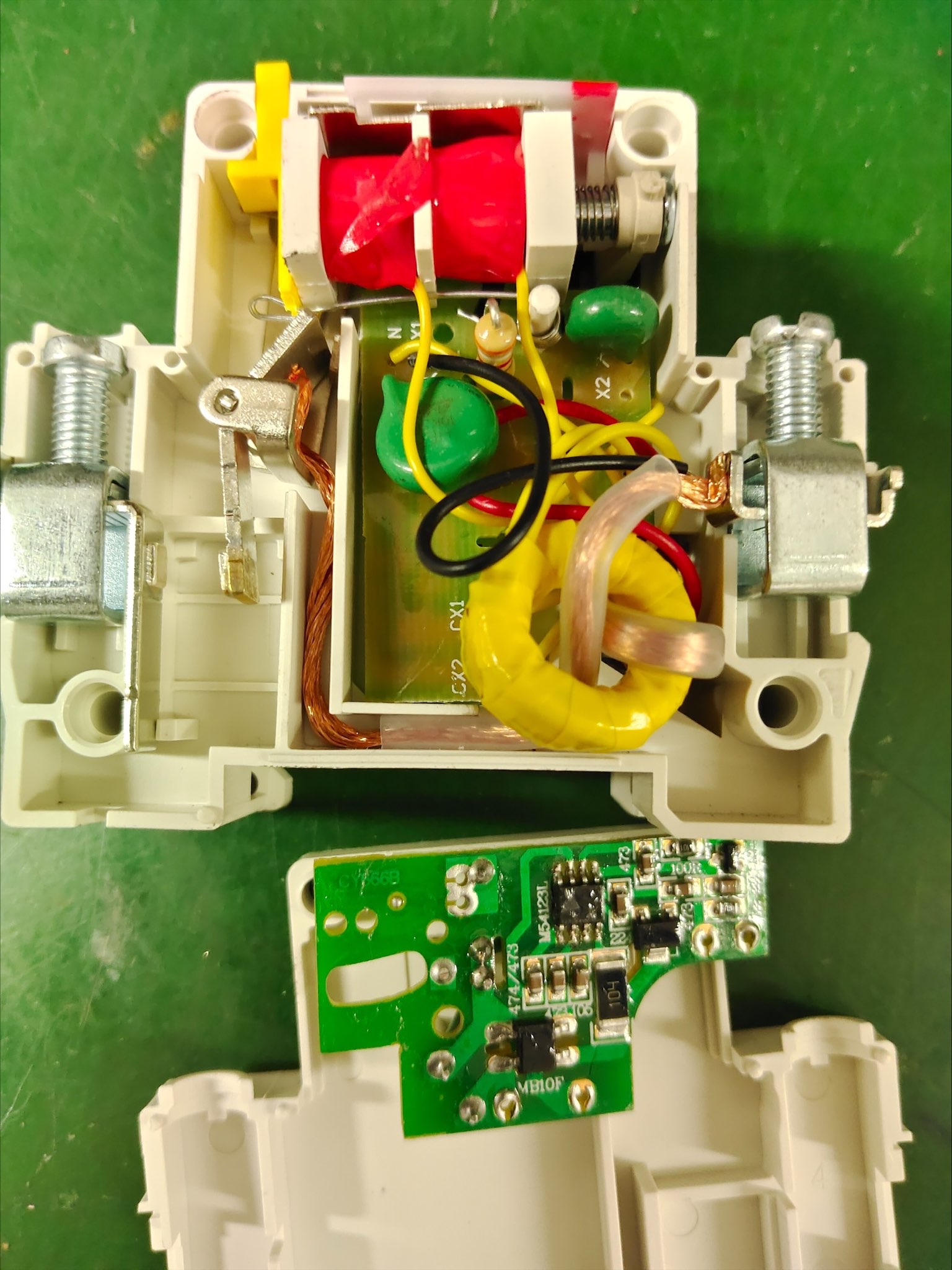

Принцип работы дифференциального автомата основан на двух ключевых механизмах:
- Тепловой и электромагнитный расцепители. Эти компоненты контролируют работу сети, отключая питание при чрезмерной нагрузке или коротком замыкании. Электромагнитный расцепитель мгновенно реагирует на резкое увеличение силы тока, а тепловой – срабатывает при длительных перегрузках.
- Дифференциальный трансформатор. Он анализирует ток в фазном и нулевом проводах. Если показатели не совпадают, это сигнализирует об утечке тока (например, из-за повреждения изоляции), после чего автоматическое отключение сети происходит немедленно.
Благодаря такому принципу работы дифавтомат защищает не только проводку от перегрева, но и людей от возможного поражения током, обеспечивая надежность и безопасность электросистемы.
Варианты подключения дифавтоматов
В зависимости от типа сети дифавтоматы подключаются разными способами. Рассмотрим два основных варианта.
Схема для однофазной сети (220 В)

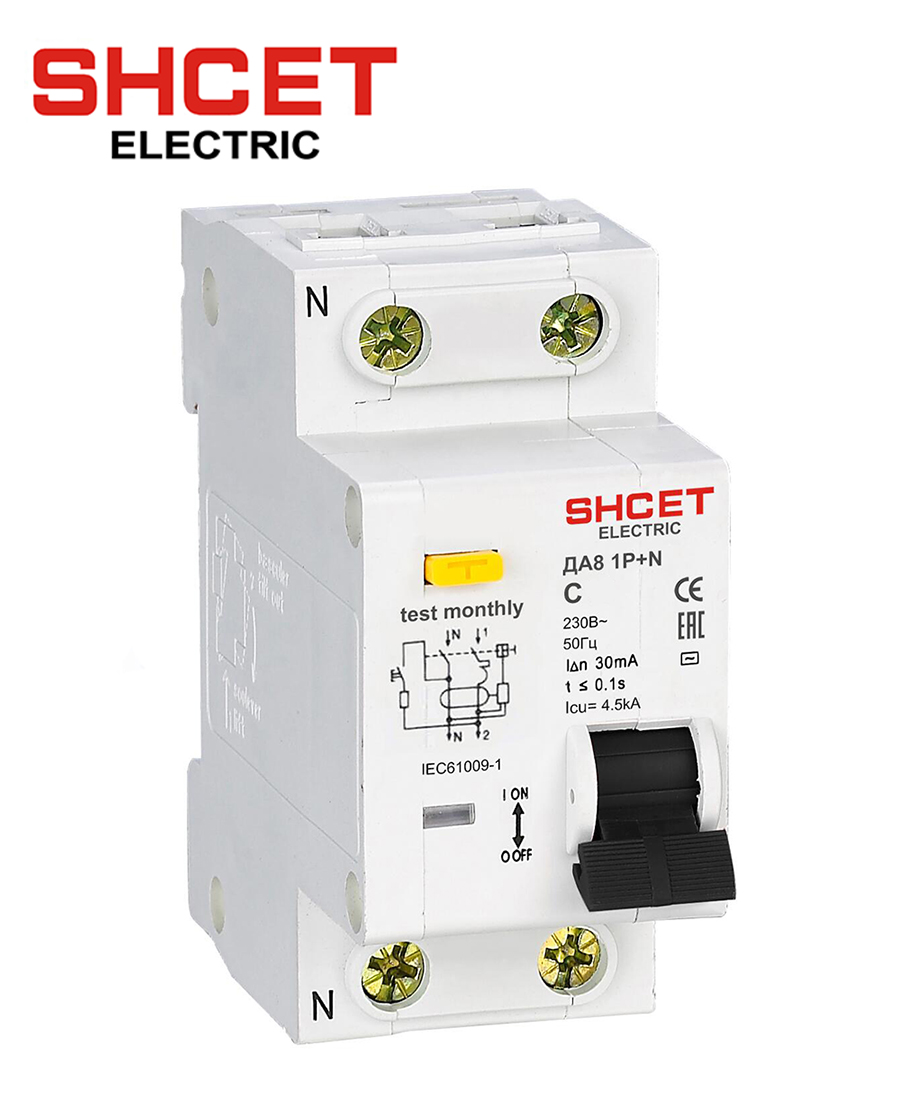

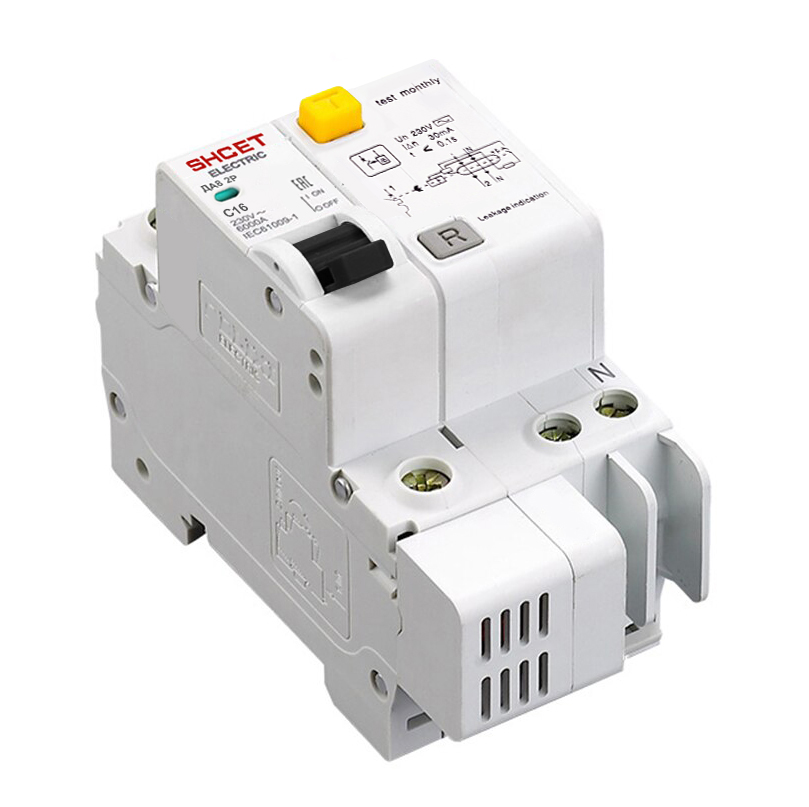

Для стандартной бытовой сети на 220 В применяется однофазный дифавтомат. Подключение выполняется следующим образом:
- Фазный и нулевой провода от электросчетчика подводятся к входным клеммам устройства.
- С выходных клемм дифавтомата провода идут к розеткам, осветительным приборам и бытовым приборам.
- Заземление соединяется с шиной заземления в щитке, минуя автомат.
Схема для трехфазной сети (380 В)

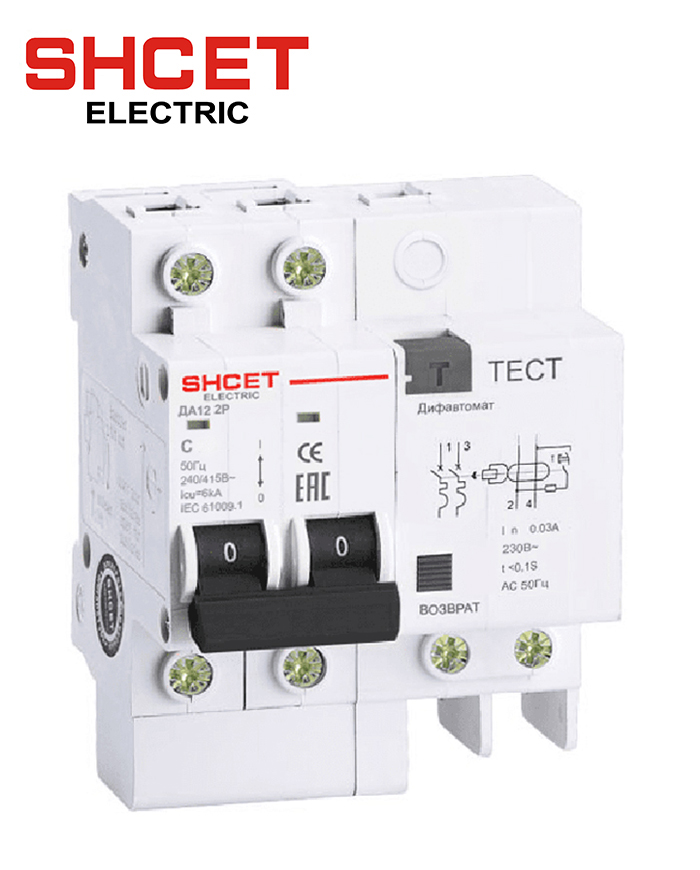

В частных домах и на предприятиях, где используется трехфазное питание (380 В), подключается трехфазный дифавтомат. Его схема выглядит так:
- Три фазных провода (L1, L2, L3) и ноль поступают на входные клеммы устройства.
- С выхода дифавтомата провода направляются к распределительной сети или конкретному оборудованию.
- Заземляющий провод соединяется с общей шиной заземления.
Важно учитывать номинальную мощность дифавтомата и правильно распределять нагрузку между фазами, чтобы избежать частых срабатываний защиты.
Дифавтомат – это эффективное устройство, предназначенное для всесторонней защиты электрической сети. Оно объединяет в себе свойства автоматического выключателя и УЗО, что делает его практичным решением как для домашних, так и для промышленных объектов. Способ подключения зависит от параметров конкретной электросистемы, а грамотная установка обеспечивает надежную работу и продлевает срок службы оборудования.
