Как выбрать и установить тумблер
Тумблер — компактное устройство, которое используется для включения/ выключения электропитания в инструментах, приборах. Выпускаются тумблеры-переключатели нескольких видов, которые подбираются в зависимости от характеристик оборудования и сети, условий эксплуатации.
Конструкция включает простой и надежный рычажно-пружинный механизм. Для изготовления используется прочный пластик, металл. Для работы в агрессивных средах, при высокой влажности добавляются уплотнители из силикона, резины.
Характеристики и разновидности тумблеров
При выборе изделия важны следующие критерии:
- Номинальное напряжение. Оно зависит от надежности изоляции, расстояния между точками контактов требований электробезопасности. В бытовых электроприборах небольшой мощности устанавливаются тумблеры на 220 вольт, в оборудовании промышленного типа — на 380 вольт.
- Сила тока, пропускаемого через контакты. Обычно составляет от 1 до 16 ампер.
- Электрическое сопротивление подключаемых контактов.
- Степень влаго- и пылезащиты (IP) — от 22 до 68. При максимально высоком индексе прибор можно погружать в воду.
- Устойчивость к износу — число срабатываний тумблера, после чего устройство теряет свои характеристики. Чаще всего это не более 10 тысяч циклов.
- Крепление при монтаже — на клипсы или саморезы.
- Количество положений рычага — 2 или 3: «включено», «выключено», а также дополнительный режим.
- Число подключаемых контактов — от 2 до 6, прямо пропорционально допустимым нагрузкам.

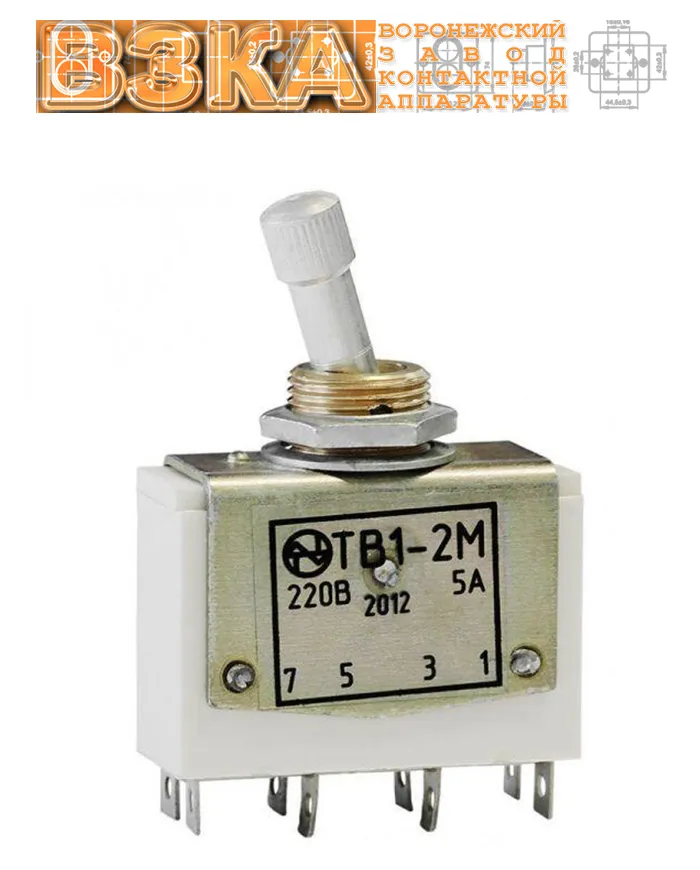

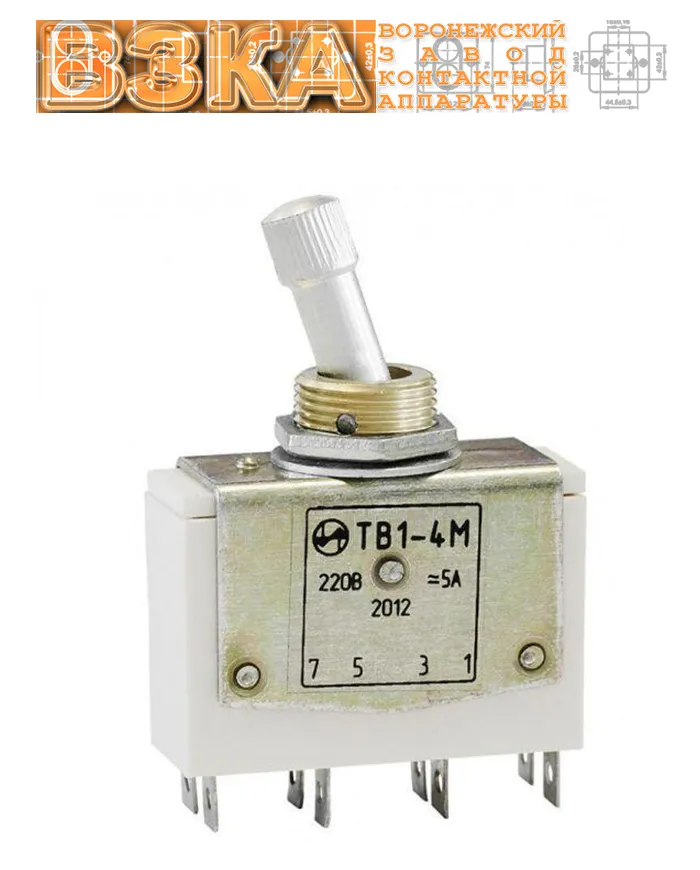

Тумблерные переключатели отличаются количеством полюсов (электрических контуров) и положений (контактов, которые подключаются к каждому из этих полюсов). Наиболее популярны следующие модели:

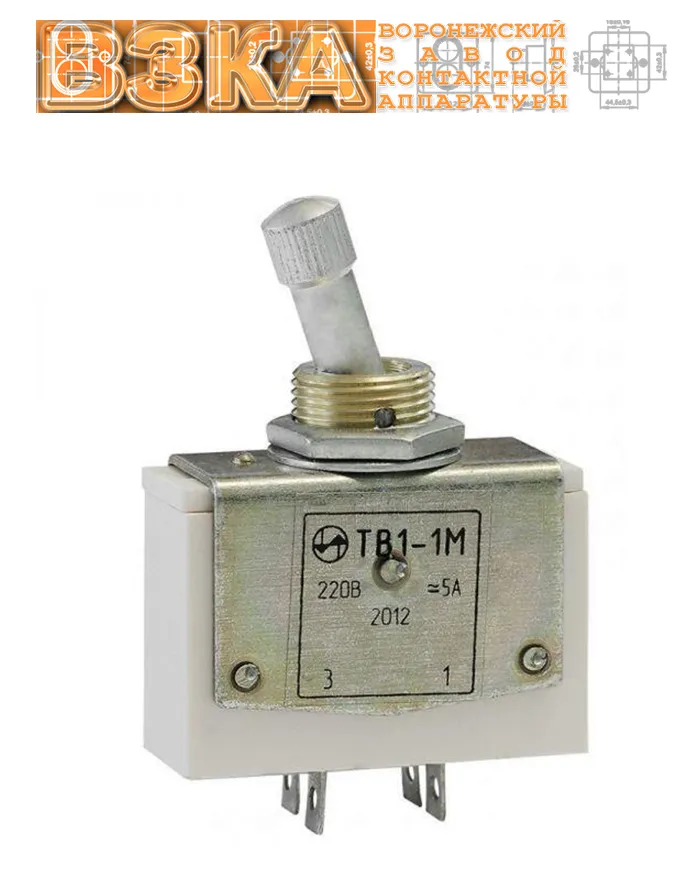

- SPST — 1 полюс, 1 контур. Когда рычаг находится в положении «включено», электрическая цепь замыкается, поступает питание и прибор включается. В положении «выключено» электроцепь размыкается, прибор отключается.
- SPDT — 1 полюс, 2 контура (цепи), 3 контакта — общий и еще 2, которые переключаются на него. Позволяют выбирать между источниками питания или двумя сигналами. Когда рычаг переключается, замыкается одна из цепей.

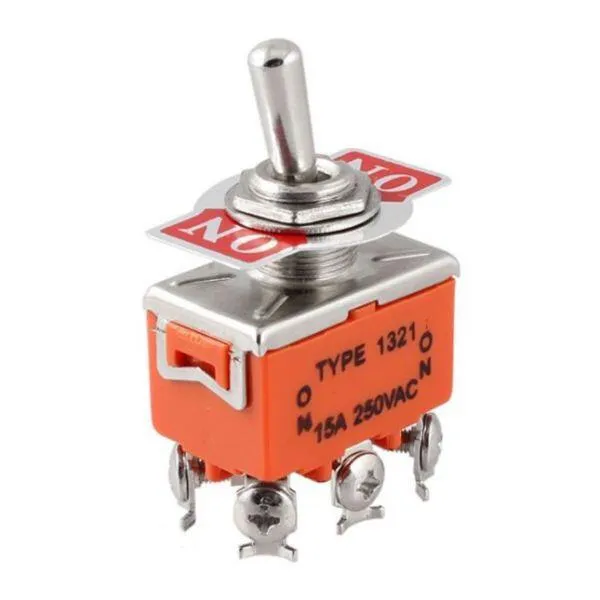

- DPDT — 2 полюса, 2 контура. Две независимые группы контактов срабатывают одновременно, что необходимо для коммутации двух линий.
Как установить тумблер своими руками?
Установить или заменить тумблерный переключатель можно самостоятельно:
- Отключите прибор от электропитания.
- Демонтируйте старый тумблер.
- Если отверстие в корпусе слишком узкое, расширьте его.
- Зачистите контакты на питающем кабеле на 10–13 мм.
- Соедините с переключателем оголенные провода скруткой, спайкой или накинув петли.
- Включите прибор и проверьте его работу. Если все нормально, зафиксируйте переключатель.
При выполнении этих действий не забывайте о правилах электробезопасности!
