Фотореле для уличного освещения: принцип работы

| 208 Время чтения:

Для освещения улиц сегодня повсеместно используются датчики «день-ночь», или фотореле. Это светочувствительные устройства, позволяющие автоматически, без участия человека, регулировать световой режим. Светильник сам включается вечером и отключается утром. Затраты на электроэнергию при этом сокращаются.

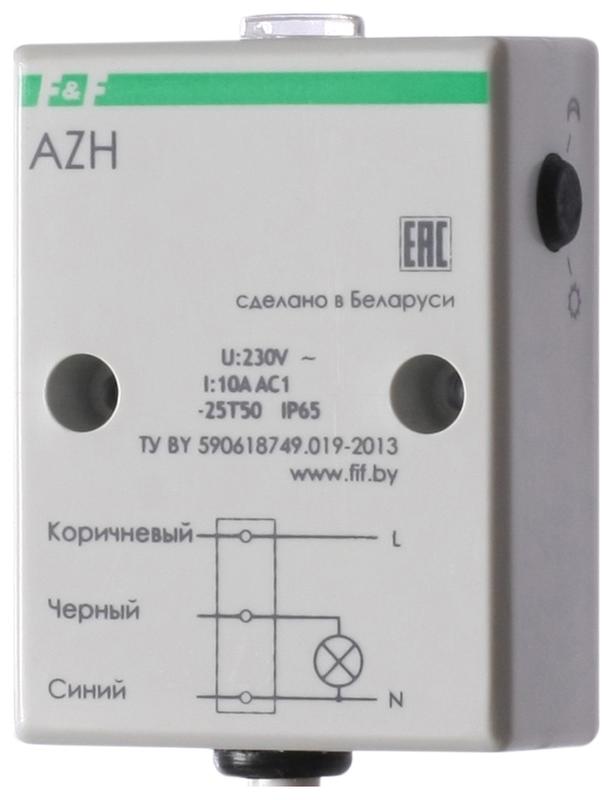

Фотореле для уличного освещения

Конструкция и принцип действия

Основные компоненты устройства:

  • Сенсор, или фотоэлемент, — обычно в виде фототранзистора, фоторезистора или фотодиода. Он реагирует на изменение окружающего освещения — меняет свою электрическую проводимость, когда свет попадает на чувствительную зону.
  • Пороговый компаратор — модуль на основе микросхемы или дискретных элементов.
  • Силовой, или коммутирующий, элемент — реле или полупроводниковый симистор. Он включает нагрузку.

ФР срабатывает следующим образом:

  1. Электронный модуль, настроенный на светочувствительный датчик, фиксирует изменение проводимости.
  2. Компаратор (управляющий узел) включается, когда достигается пороговое значение освещенности.
  3. Компаратор отправляет сигнал на исполнительный модуль (электросхемы на основе транзисторных ключей), который отключает светильник от сети.
  4. Реле срабатывает, переходит в выключенное положение и остается в нем, пока светло.
  5. Когда на улице становится темно, сопротивление проводящей части сенсора снова меняется, компаратор включается и на исполнительный модуль поступает сигнал.
  6. Светильник подключается к сети, а реле находится в режиме ожидания до следующего срабатывания.

Схема подключения ФР в силовую цепь зависит от условий эксплуатации. Существует два варианта:

  • через распределительную коробку (как выключатель света);
  • напрямую в линию нагрузки, защищенную автоматом.

Виды реле

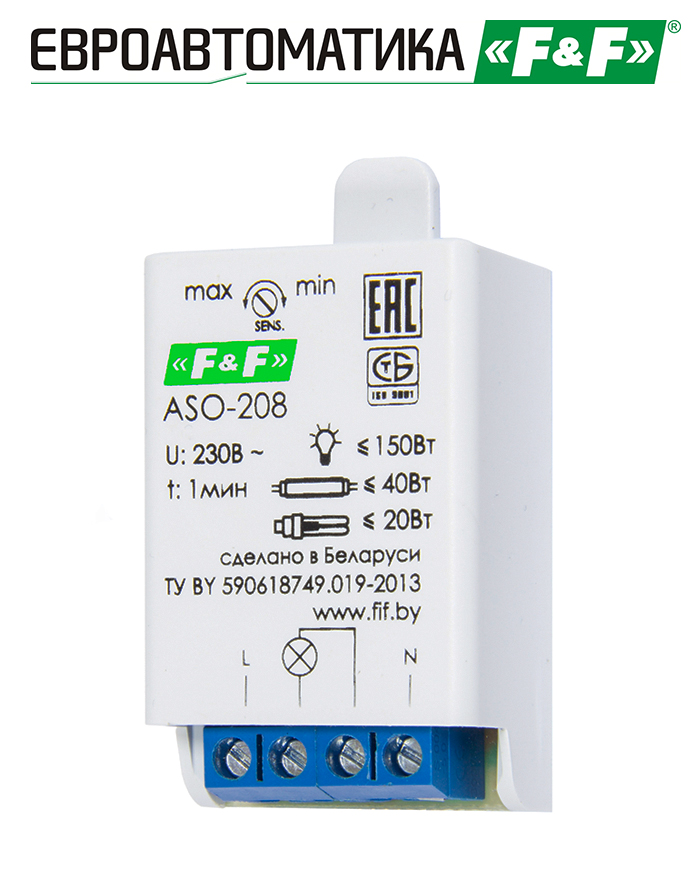

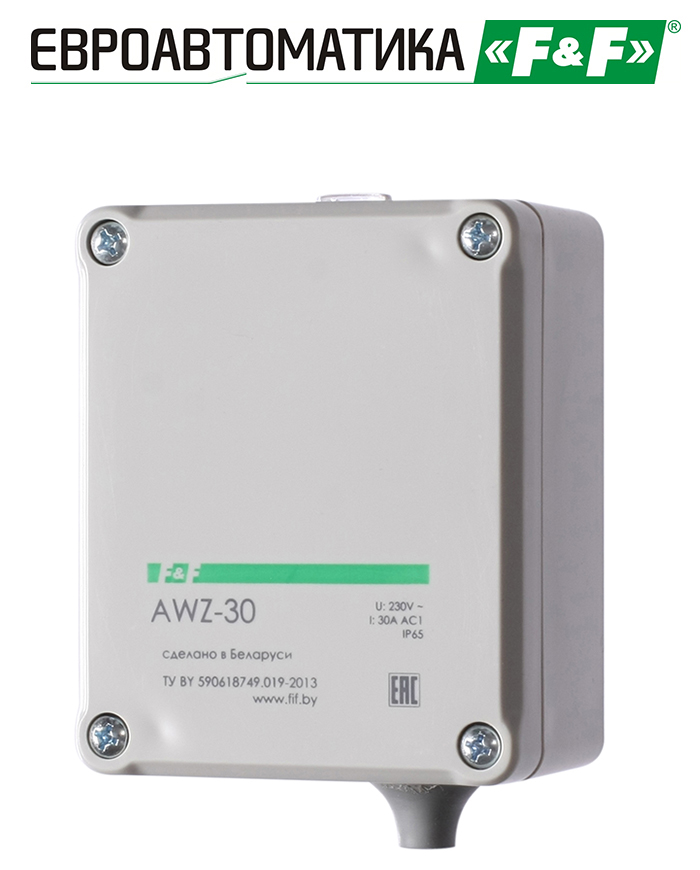

Виды релеПоследовательность монтажа определяется типом прибора. Реле классифицируются по следующим признакам:

  • Способ и место установки: на горизонтальных поверхностях, в распределительном шкафу, подъезде.

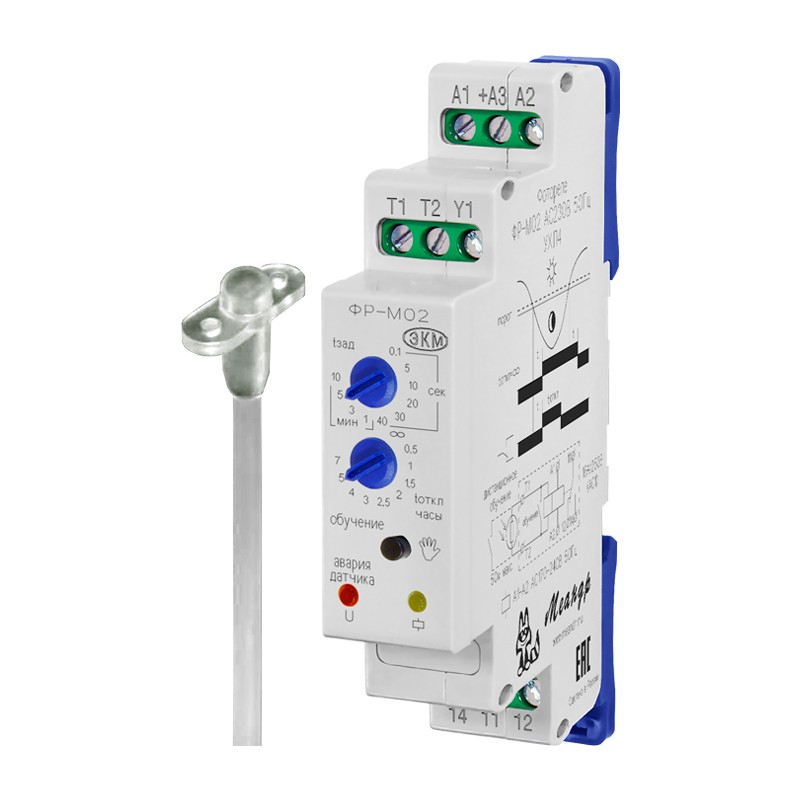

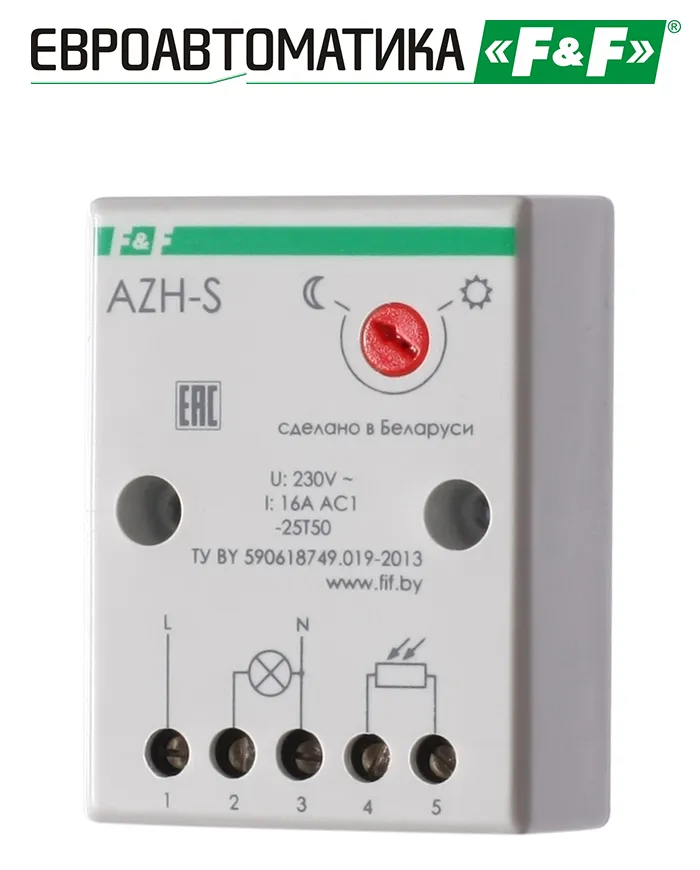

  • Тип исполнения: на кронштейне для настенного монтажа, с выносным датчиком для монтажа на DIN-рейку, с выносным датчиком или на ровную поверхность, например, электрощит.
  • Дополнительные опции: нерегулируемые или регулируемые (чувствительность можно изменять), с таймером (задает время включения/выключения), датчиком движения, задержкой времени.

Кроме того, устройства отличаются маркой производителя. Перед покупкой реле стоит тщательно изучить его устройство и назначение, а также учитывать тип монтажа и наличие опций.

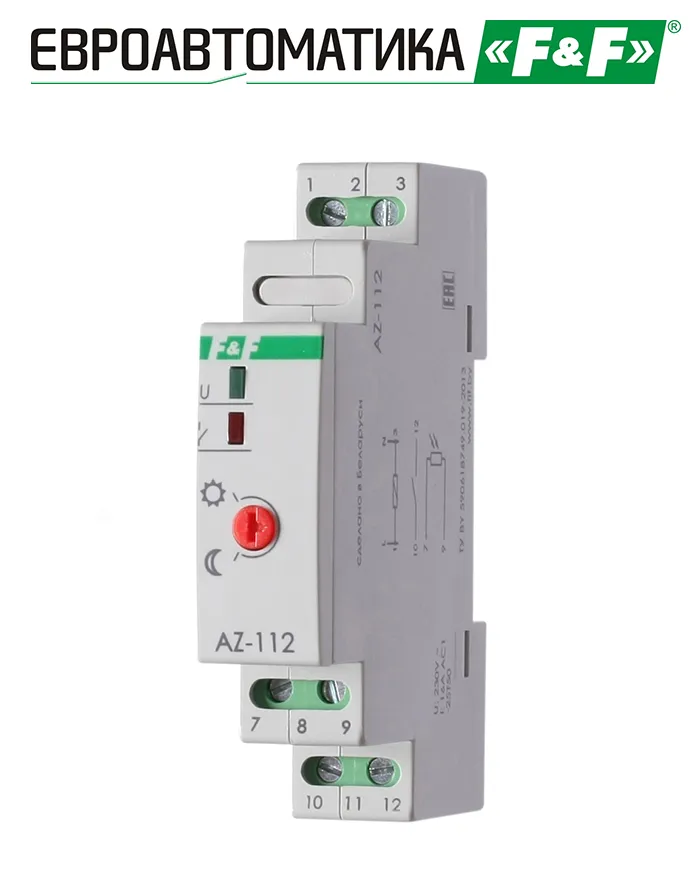

В муниципальных хозяйствах и для освещения автомагистралей используются в основном модульные приборы с установкой в электрощит. При этом нагрузка идет напрямую или через контактор, если мощность реле небольшая. Модульные реле могут монтироваться на ДИН-рейки в шкафах частных домов.
