Устройство защитного отключения (УЗО) — незаменимый элемент в современной электроустановке, который обеспечивает защиту от поражения электрическим током и предотвращает возникновение пожара из-за утечек тока. Подключение УЗО требует внимания к деталям и соблюдения технических правил. В этой статье мы рассмотрим, как правильно подключить УЗО в различных условиях.
Основные правила подключения УЗО
Правило №1: Разработка и монтаж
Разработку плана монтажа УЗО в электрощите должен осуществлять специалист-проектировщик или опытный электромонтажник. Это делается на этапе предварительной подготовки.
Реализацию установки защитного устройства должен выполнять опытный электрик, обладающий необходимой квалификацией. Попытки самостоятельно установить УЗО могут привести к его некорректной работе и создать угрозу аварии.
Правило №2: Установка в системах без заземления
В системах, где присутствуют только проводники L и N, следует использовать методику подключения УЗО без заземления. Такой подход актуален для старых построек, где отсутствует проводник PE (заземление).
Правило №3: Выбор и монтаж
- Выбор УЗО: Следует выбрать УЗО, соответствующее типу нагрузки и характеристикам сети.
- Монтаж в распределительном щите: УЗО монтируется перед групповыми автоматами.
Правило №4: Подключение проводов
Фазные и нулевые провода подключаются к соответствующим клеммам на УЗО.
Инструкции по подключению УЗО в различных условиях
Как подключить УЗО без заземления
- Подключение проводов: Фазный провод подсоединяется к клемме L УЗО, а нулевой — к клемме N.
- Проверка функционирования: Для проверки корректности работы устройства следует использовать тестовую кнопку "Тест", которая должна вызвать отключение УЗО.

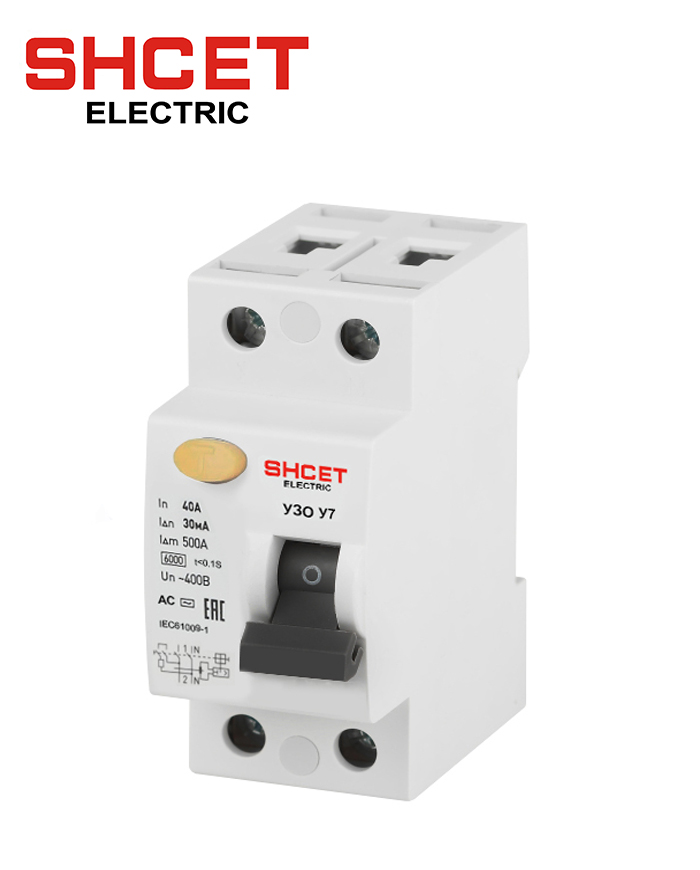

Как подключить УЗО в однофазную сеть
- Подключите фазный и нулевой провод к указанным клеммам на УЗО.
- Если доступно заземление, подключите заземляющий провод к заземляющему контуру здания.
Общее УЗО
Это устройство устанавливается в электрическом щите и подключается на выходе из силовой линии, располагаясь между вводным двухполюсным автоматом и однополюсными распределительными автоматами. Такое подключение позволяет УЗО защищать все рабочие линии в однофазной сети. Важно отметить, что при использовании общего УЗО без заземления точное место утечки тока может быть неопределенным, поскольку УЗО контролирует всю систему целиком.
Общее УЗО + электросчетчик + заземление
При наличии заземления и электросчетчика, проводники питания могут быть подключены различными способами. Важно внимательно изучить технический паспорт устройства, чтобы правильно выполнить монтаж.
Общее и групповое УЗО
Эта конфигурация является одной из наиболее надежных. Групповые УЗО контролируют отдельные линии, а общее УЗО действует как основная защита на входе. Чтобы предотвратить одновременное срабатывание обеих защит, необходимо правильно выбрать их селективность:
- Общее УЗО должно иметь более высокий порог срабатывания, например, 300 мА.
- Групповые УЗО следует выбирать с более низким порогом, например, 30 мА.
Эта схема обеспечивает высокий уровень защиты как для всей системы, так и для каждой линии в отдельности. Однако она требует дополнительных инвестиций и больше места в электрощите.
Трехфазная электросеть
УЗО в трехфазной сети также подключается после вводного автоматического выключателя. Важно учитывать возможность использования как однофазных, так и трехфазных защитных устройств. При этом следует соблюдать селективную чувствительность к утечкам тока:
- На общем УЗО — 300 мА.
- На групповом УЗО — 30 мА.

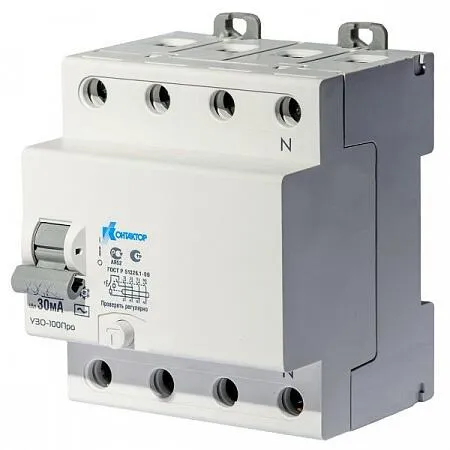

Подключение УЗО для трехфазной сети
- Подключение фаз: Три фазы подсоединяются к клеммам L1, L2, L3 на УЗО.
- Подключение нуля: Нулевой провод соединяется с клеммой N.
- Тестирование: Включите УЗО с помощью кнопки "Тест" для проверки правильности подключения.
Как подключить УЗО в доме
УЗО следует установить на входе в домашнюю сеть, чтобы обеспечить защиту всех цепей.
При неуверенности в собственных силах или сложности подключения рекомендуется обратиться к квалифицированным специалистам, которые гарантируют соблюдение всех технических требований и безопасность монтажа.
