Конструкция: основные блоки
Устройство состоит из нескольких элементов. Основные блоки, общие для разных моделей:
- Измерительный — реагирует на электрические сигналы. Состоит из полупроводников, микросхем, электромагнитных катушек.
- Рабочий — контролирует подачу напряжения в электроцепь. В блок входят цифровые или аналоговые выходы, контакты.
- Блок задержки — определяет время отставания действия. Обычно это магнитный натяжитель, пневмодемпфер или часовой пружинный механизм.
Принцип работы и виды устройств
Реле создает точный временной интервал от момента подачи электрического сигнала до его получения прибором-потребителем. Принцип действия у моделей разный:
- Электромагнитные. Через магнитопровод проходит магнитный поток, притягивающий подвижный якорь с контактами. Короткозамкнутая гильза соединяет контакты и запускает электромагнитный поток навстречу основному. Интервал — 0,07–0,15 секунд.
- Пневматические. Устанавливаются на станках в производственных цехах. Контактам не дает смыкаться слой воздуха под пневматической мембраной. Чем он толще, тем дольше задержка. Параметр зависит от объема камеры и размера выпускного клапана (регулируется винтом).
- С часовым пружинным механизмом. Работают от ручного или электропривода. Управляющий сигнал приводит в движение механизм, пружина сдвигает флажок до заданной метки на циферблате. Пара контактов смыкается, нагрузка включается. Чтобы задать интервал, необходимо установить регулятор или зажимы в нужное положение.
- Моторные. Двигатель приводит в движение вал, запускает шестеренки зубчатой передачи. Они нажимают на рычаг, контакты смыкаются. Интервал времени регулируется фиксатором.

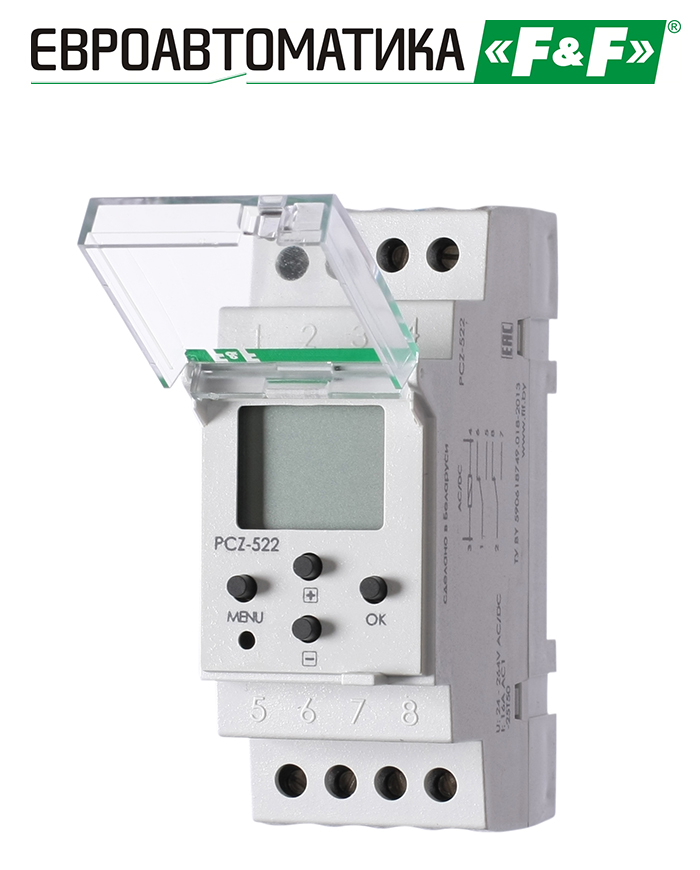

- Электронные. Регулируются автоматически — RC-цепью, микросхемами или полупроводниками. Компактные, удобные в управлении, высокоточные, программируемые. Данные отражаются на ЖК-дисплее.

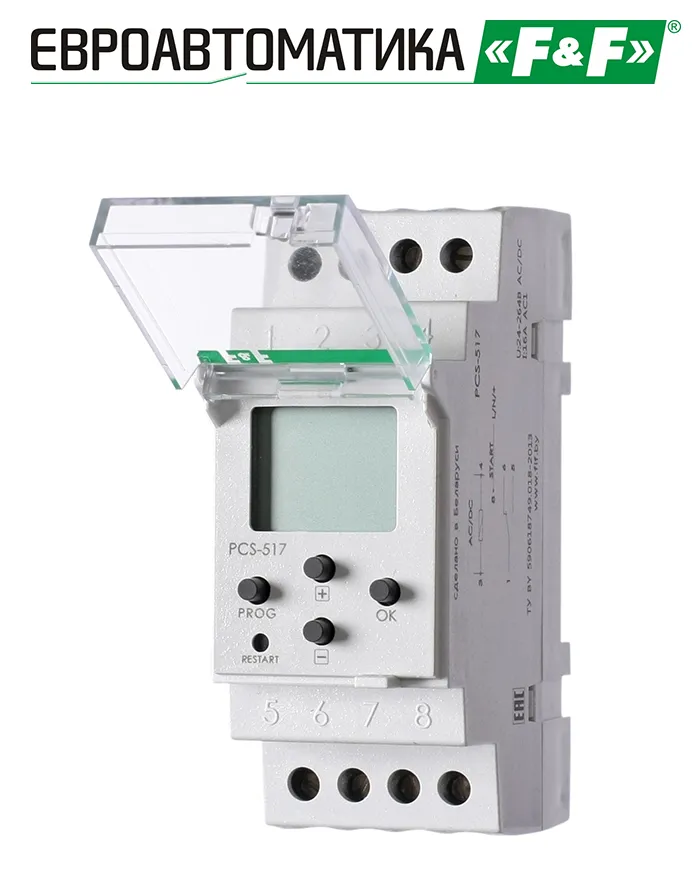

- Цикличные (электронные таймеры, сценарные выключатели). Устанавливаются в системах сигнализации, бойлерах, кондиционерах, электрочайниках и т. д. Управляющий сигнал повторяется через заданное время. Работой управляет микропроцессор.
При выборе устройства необходимо учитывать:
- тип питания: бытовая сеть, ИБП;
- рабочее напряжение;
- предельную токовую нагрузку;
- интервал срабатывания;
- принцип работы — классический или бесконтактный;
- диапазон рабочих температур, влагозащищенность.
Схема и нюансы подключения зависят от модификации устройства, поставленных задач.
