Схемы подключения магнитного пускателя

| 29319 Время чтения:

Монтаж магнитного пускателя для неопытного пользователя может вызвать сложности. Поэтому чтобы разобраться в схемах включения оборудования, необходимо изучить его назначение и принцип работы.

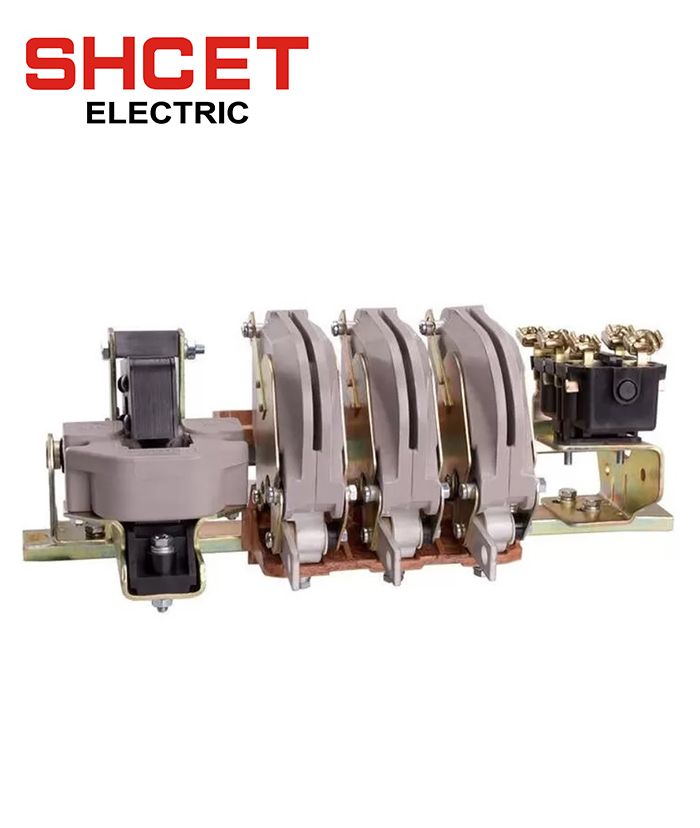

Пускатель — прибор, предназначенный для удаленного управления нагрузкой большой мощности. Такое оборудование используется в следующих случаях:

  • Управление нагрузкой, запуск / выключение электродвигателей переменного тока.
  • Управление изменением направления вращения электродвигателей.
  • Пуск / отключение, управление компрессорными и насосными системами, оборудованием обогрева, освещением.
  • Автоматическое выключение станков и оборудования при сбоях в работе электросети.

Нередко предъявляются особые требования к безопасности сети. В таких случаях напряжение питания оборудования может составлять 380В и больше. Тогда используют катушки определенного номинального напряжения.

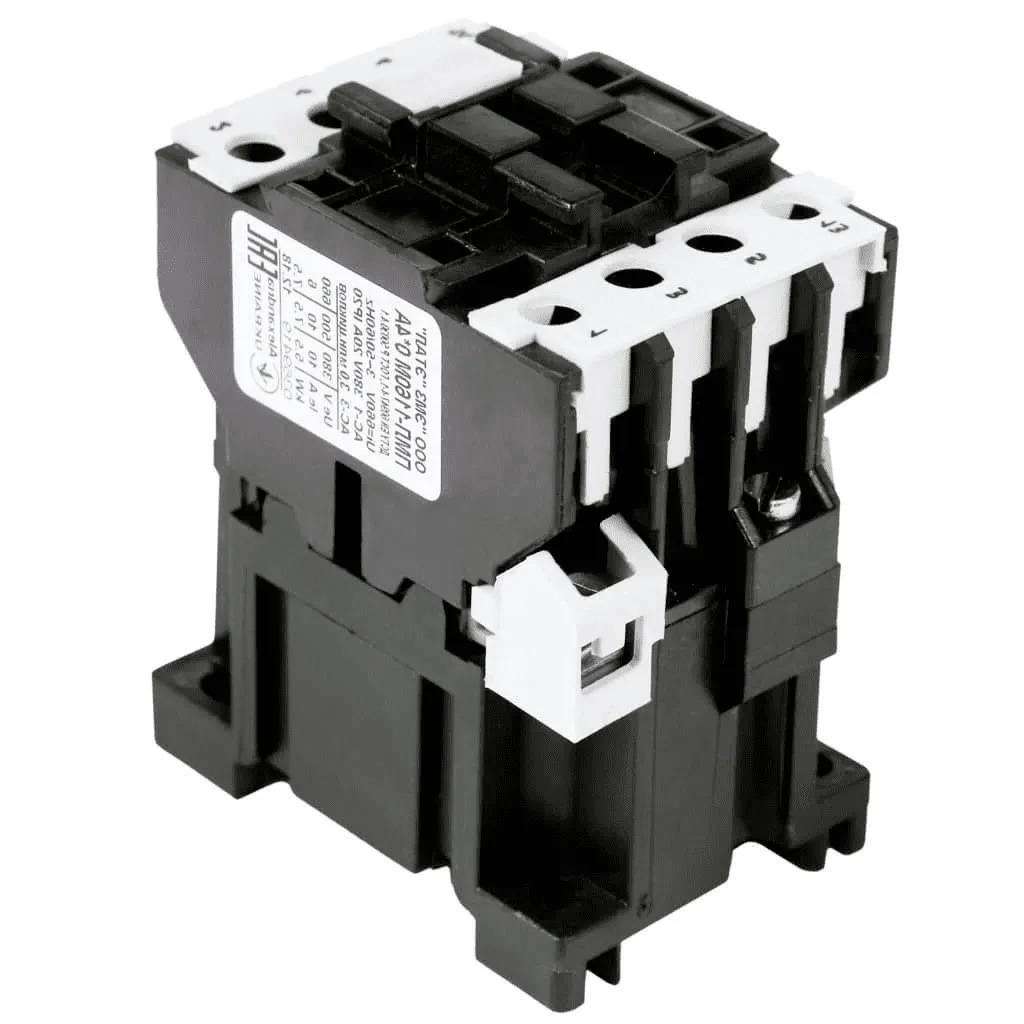

Стандартная схема подключения магнитного пускателя

Используется для обычного запуска или остановки электрического мотора.

Подключение магнитного пускателя через кнопочный пост выглядит достаточно просто:

  • Кнопка «Пуск» отвечает за отключение агрегата.
  • Кнопка «Стоп» отвечает за выключение двигателя, разрыв цепи, блокировку поступления напряжения управления на катушку.

В качестве нагрузки может служить не только электродвигатель, но и другое оборудование.

В классической схеме силовая часть питается от 3-фазного переменного напряжения: фаза А, B, C. Если используется 1-фазное напряжение, то задействованы только две клеммы.

Обратите внимание! Схема управления магнитным пускателем зависит от технических параметров катушки и электросети, через которую происходит питание системы:

  • Катушка на 220В: один проводник подключают к нулевому потенциалу, а второй вывод ведут через кнопки к электрическому потенциалу (фазе).
  • Катушка на 380 В: один проводник ведут к фазе, а второй вывод подключают через кнопки к другому электрическому потенциалу.

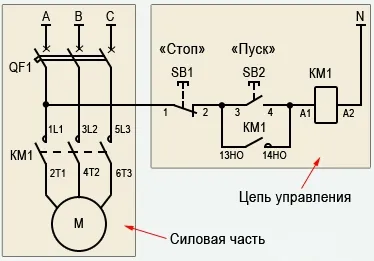

Как подключить магнитный пускатель по стандартному принципу можно посмотреть ниже:

Как подключить магнитный пускатель по стандартному принципу

Практическая схема монтажа магнитных пускателей

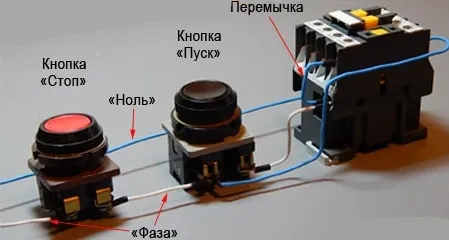

Монтаж можно проводить не только по стандартной схеме, но и по практической, которая исключает подсоединение лишних проводов к кнопке «Пуск». Здесь ставят специальную перемычку. Она должна находиться между проводником и самым близким дополнительным контактом.

Со вспомогательного контакта, размещенного противоположено, протягивают провод на третий контакт к пусковой кнопке.

Схема будет выглядеть так:

Практическая схема монтажа магнитных пускателей

Схема включения магнитного пускателя с тепловым реле и защитным автоматом

Для защиты системы используются автоматы. Для 3-фазной схемы выбирают автоматический выключатель с тремя полюсами, а для 2-фазной подойдет с двумя или одним полюсом.

В выборе параметра тока автомата, необходимо учитывать, что у электродвигателей величина пускового тока превышает величину рабочего. Поэтому устанавливают расцепители с током до 20% выше, чем рабочий ток электромотора. Благодаря этому при запуске электродвигателя автомат не будет срабатывать.

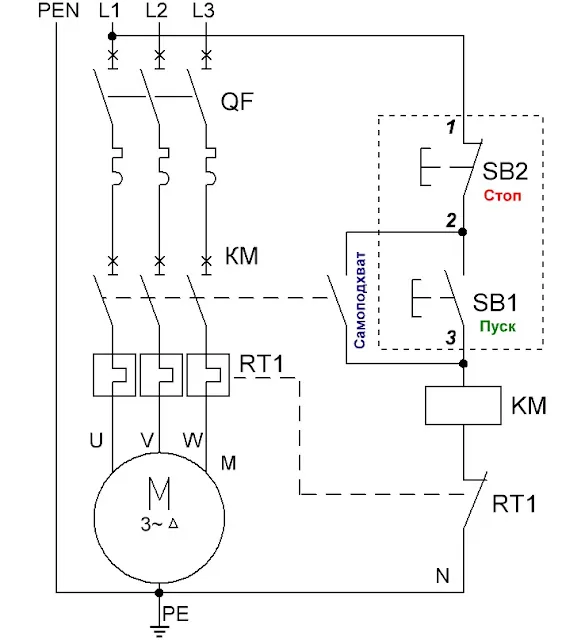

Подключение теплового расцепителя можно посмотреть на этой схеме:

Подключение теплового расцепителя

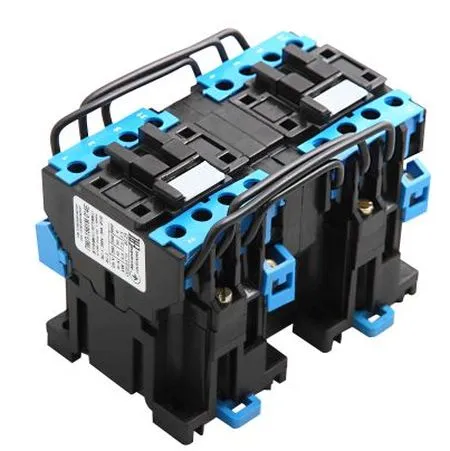

Схема реверсивного магнитного пускателя

Подключение через реверсивный пускатель используют, чтобы обеспечить поочередное вращение электродвигателя в правую и левую сторону.

Чтобы сменить направление оборотов, две фазы меняют местами. При этом выбрать можно любую из фаз.

Если включить пускатель КМ1, то электродвигатель начнет вращаться вправо. Если включить КМ2, где 1 и 2 фазы изменены местами, двигатель будет вращаться в левую сторону.

Для запуска используется «Пуск вперед» и «Пуск назад» в зависимости от выбранной стороны вращения. Для выключения применяется одна кнопка «Стоп».

Важно! В схеме используется защита от одновременного подключения двух кнопок. Для реверсивных пускателей применяют защиту в виде механических и электроблокираторов, дополнительных контактов.

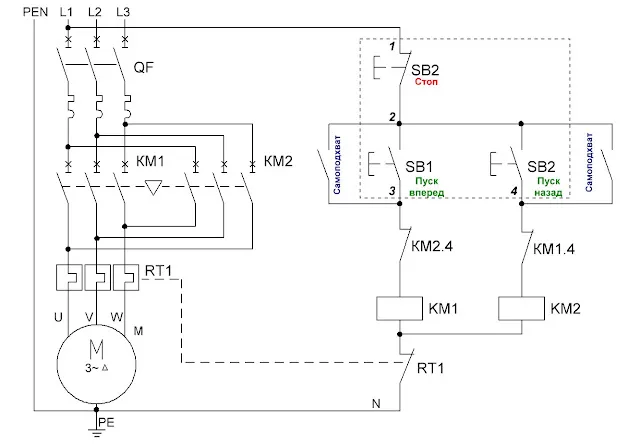

В этом случае подключение проводят по такой схеме:

Схема реверсивного магнитного пускателя
