Инструменты для обнаружения напряжения представляют собой мобильные устройства, разработанные специально для выявления присутствия или отсутствия электрического тока в электросетях или на проводящих компонентах электрооборудования. Эта проверка особенно важна перед тем, как приступить к подсоединению мобильного заземления, активации заземляющих устройств, а также перед началом работ по электромонтажу. В этих ситуациях не всегда требуется точное знание величины напряжения — важно лишь понимать, есть оно или нет.
Классификация указателей напряжения
Указатели напряжения разделяются на несколько видов в зависимости от следующих характеристик:
По уровню напряжения:
- До 1 кВ.
- Свыше 1 кВ.
По числу полюсов для устройств до 1 кВ:
- Однополюсные.
- Двухполюсные.
По типу измеряемого тока для универсальных устройств:
- Для переменного тока.
- Для постоянного тока.
По виду индикации:
- Светодиодная.
- Цифровая.
- Также встречаются бесконтактные модели.
Особенности и принцип действия
Каждый тип инструмента для обнаружения напряжения имеет свои конструктивные особенности и принцип работы.
- Однополюсные модели
Эти устройства оснащены одним полюсом. Для выявления наличия напряжения достаточно прикоснуться к проводящему элементу. Заземление осуществляется через тело человека при касании контакта на инструменте пальцем. В этом случае проходит очень слабый ток, и лампа загорается.
Большинство однополюсных моделей выполнены в виде отверток или ручек из диэлектрического материала, часто с прозрачным корпусом или окошком для наблюдения. Внутри расположены резистор и неоновая лампа, в нижней части — щуп и пружина, в верхней — контактная площадка.

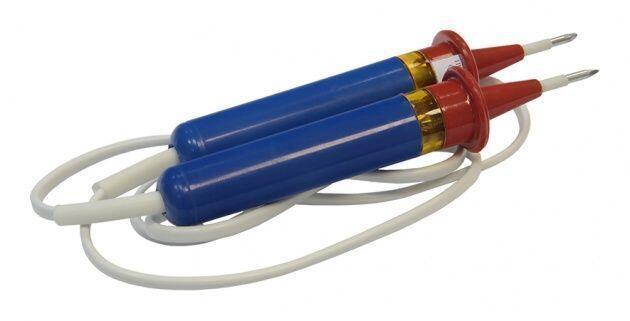

- Двухполюсные модели
Эти инструменты состоят из двух изолированных диэлектрическим материалом частей, соединенных медным гибким проводом. Они позволяют определить наличие напряжения между двумя контактами. Если между ними есть разность потенциалов, неоновая лампа засветится.
- Устройства для напряжения свыше 1 кВ
Работают на принципе свечения неоновой лампы при прохождении через нее зарядного тока конденсатора. Такие инструменты подходят только для контроля переменного напряжения.

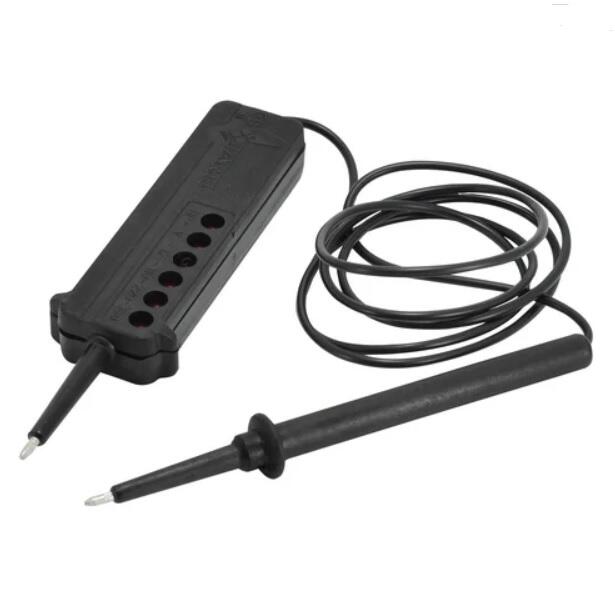

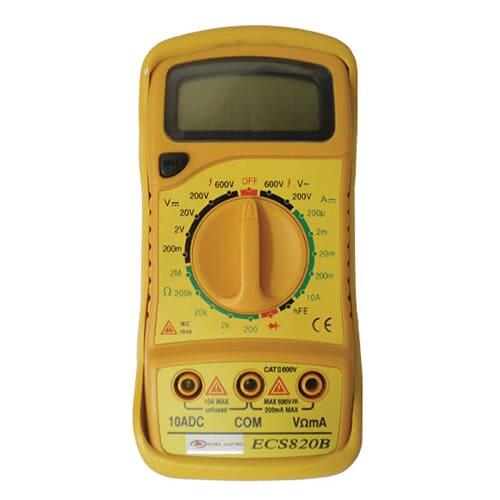

- Универсальные модели
Предназначены для проверки нуля и фазы, а также измерения напряжения в диапазоне от 12 до 750 вольт для переменного тока и до 0,5 кВ для постоянного. В них в качестве индикаторов используются светодиоды.
- Бесконтактные инструменты
Позволяют выявить наличие напряжения в скрытых проводах, реагируя на электромагнитное поле. Оснащены звуковой и световой индикацией.
Применение и правила безопасности
Перед использованием важно проверить работоспособность инструмента, убедиться в его правильных показаниях. Не рекомендуется использовать лампу накаливания в качестве индикатора из-за ее ненадежности и травмоопасности.
При работе с однополюсным инструментом следует держать его за диэлектрическую ручку, прикоснувшись щупом к проверяемому элементу. Важно соблюдать меры предосторожности и правила безопасности, поскольку работа с электричеством представляет опасность для жизни.
