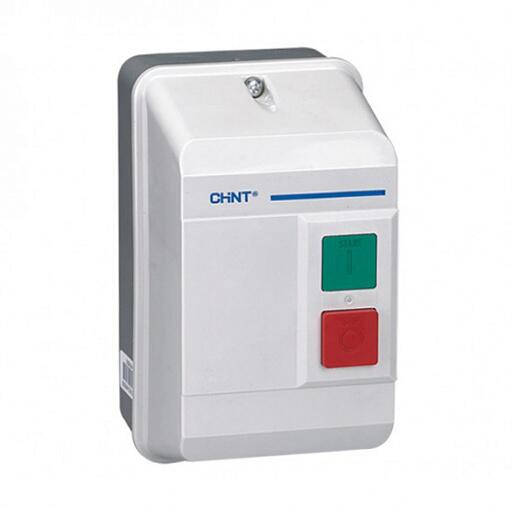

Магнитные пускатели: что это такое и как работает

| 17311 Время чтения:

С помощью магнитного пускателя осуществляется управление асинхронным электромотором с напряжением питания до 600 В.

Пускатель выполняет две задачи:

  • Отключение и включение 3-фазных электродвигателей от сети питания.
  • Реверсирование 3-фазных двигателей.
Магнитные пускатели: что это такое и как работает

Дополнительно в пускатель встраивают тепловое реле, которое защищает электрооборудование от перегрузки в течение длительного времени.

В зависимости от принципа работы магнитные пускатели бывают следующих видов:

  • Реверсивные и не реверсивные.
  • Защищенные — предназначены для помещений, в среде которых содержится малое количество пыли.
  • Пыленепроницаемые — используются в местах, которые хорошо защищены от атмосферных осадков и прямых солнечных лучей.
  • Открытые — устанавливаются в местах с защитой от пыли, грязи, механического воздействия. Такие приборы ставят в электрощитовых.

Из чего состоит прибор

Магнитный пускатель имеет простое устройство. В его конструкцию входят:

  • Сердечник с втягивающей катушкой.
  • Якорь.
  • Механический индикатор работы.
  • Вспомогательные контакты.
  • Корпус, изготовленный из ударопрочного пластика.

Как работает магнитный пускатель

Как работает магнитный пускатель

Принцип действия магнитного пускателя можно рассмотреть на примере:

  • На катушку подается напряжение и возникает ток.
  • Во время работы катушки, через которую протекает ток, происходит притяжение якоря к сердечнику. В результате замыкаются силовые контакты.
  • Вспомогательные контакты также начинают замыкаться или размыкаться (действие зависит от исполнения). Блок вспомогательных контактов подает сигнал в систему управления о запуске или остановке работы прибора.
  • Когда с катушки снимается напряжение, контакты размыкаются и возвращаются в исходное положение.

Работа реверсивного магнитного пускателя практически не отличается от действия не реверсивного. Различие только в очередности фаз, подключаемых к приборам:

  • Для реверсивного: А, В, С.
  • Для не реверсивного: С, В, А.

Очередность фаз должна строго соблюдаться. В ином случае будет невозможен реверс электродвигателя переменного тока.

В реверсировании также учитывают блокировку одновременного включения пускателей. Это необходимо для исключения риска замыкания тока.

Установка магнитного пускателя

Установка магнитного пускателя

Чтобы прибор стабильно функционировал, необходимо соблюдать правила монтажа:

  • Если устанавливается пускатель с тепловым реле, следует учитывать температуру окружающей среды, двигателя и пускового устройства. Разница между температурами должна быть минимальной.
  • Магнитные приборы запрещено устанавливать в местах, для которых характерны высокие вибрации. Также нельзя ставить пускатели рядом с мощным электромагнитным оборудованием. Ток таких агрегатов может превышать 150 Ампер.
  • Чтобы реле работало нормально, температура окружающей среды не должна быть выше +40 градусов.
