Ограничители импульсных перенапряжений

Ограничитель перенапряжения — это прибор, предназначенный для обеспечения безопасности электрической сети при повышении показателя номинального напряжения в несколько раз.

Устройство спасает в критических ситуациях. Например, удар молнии может оказаться сокрушительным. Токи, которые содержатся в грозовом разряде, способны уничтожить изоляцию, повредить электроприборы, вызвать возгорание и негативно сказаться на здоровье человека. Гроза не раз выводила из строя целые электроустановки и линии электропередач. Следствием таких ситуаций становилось обесточивание целых городов.

Избежать подобных ситуаций помогает небольшой, но эффективный прибор — ограничитель, или разрядник. Благодаря простому строению и повышенной эффективности, импульсный аппарат активно используется во многих сферах энергоснабжения.

Раньше для борьбы с перенапряжением применялся вентильный разрядник. Но он был достаточно громоздким, а его принцип действия заключался в применении искровых промежутков. Сердцем современного ограничителя перенапряжения стали нелинейные резисторы, изготовленные на основе оксида цинка.

Строение прибора для борьбы с перенапряжением

Строение устройства зависит от назначения модели и особенностей эксплуатации. Если цель ограничителя перенапряжения — защита линий электропередач и оборудования промышленных предприятий, на крышке устройства размещается болт для подключения к сети, а в комплекте присутствует плита, изолированная от контакта с землей.

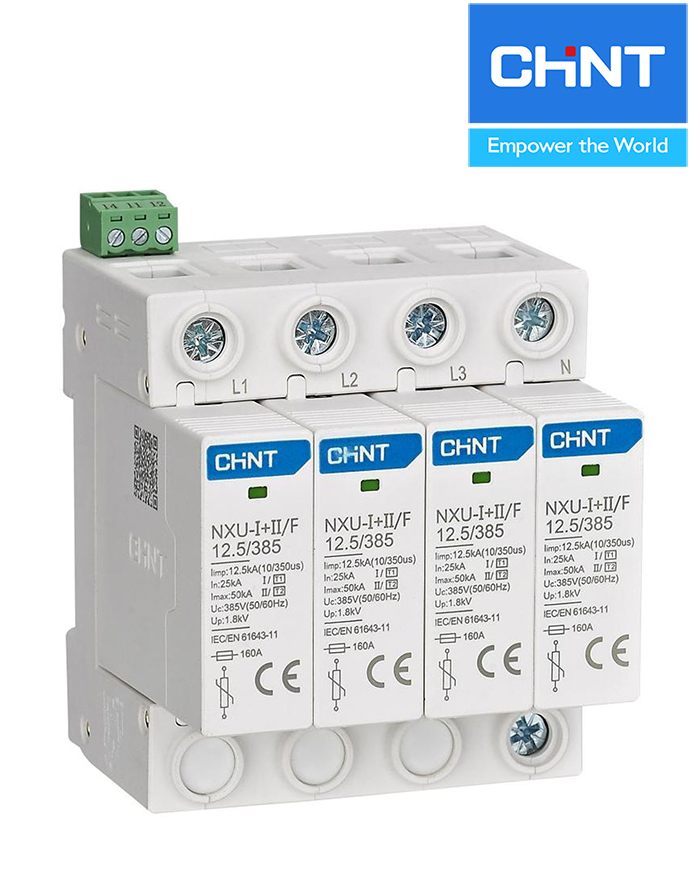

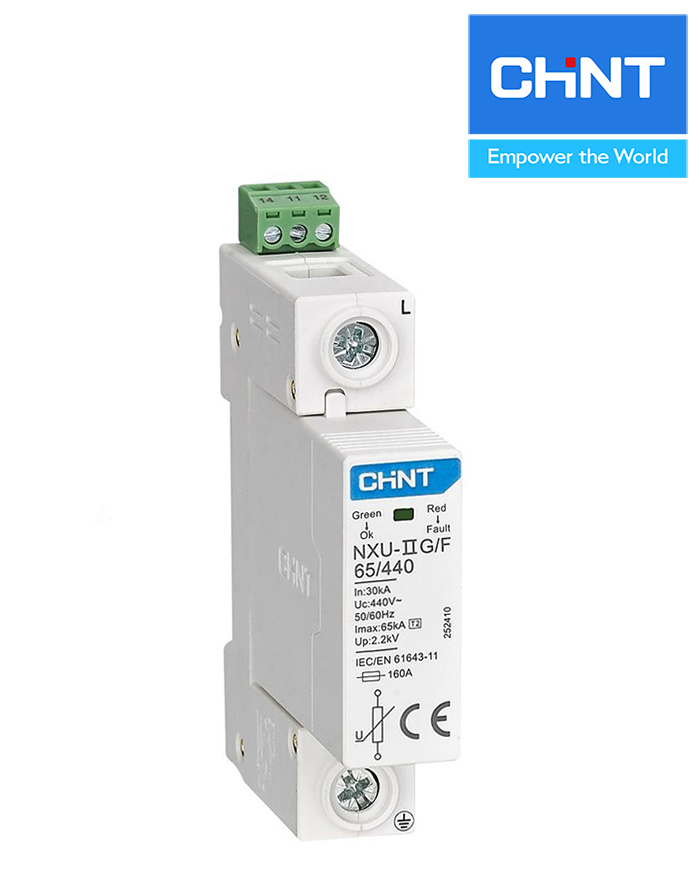

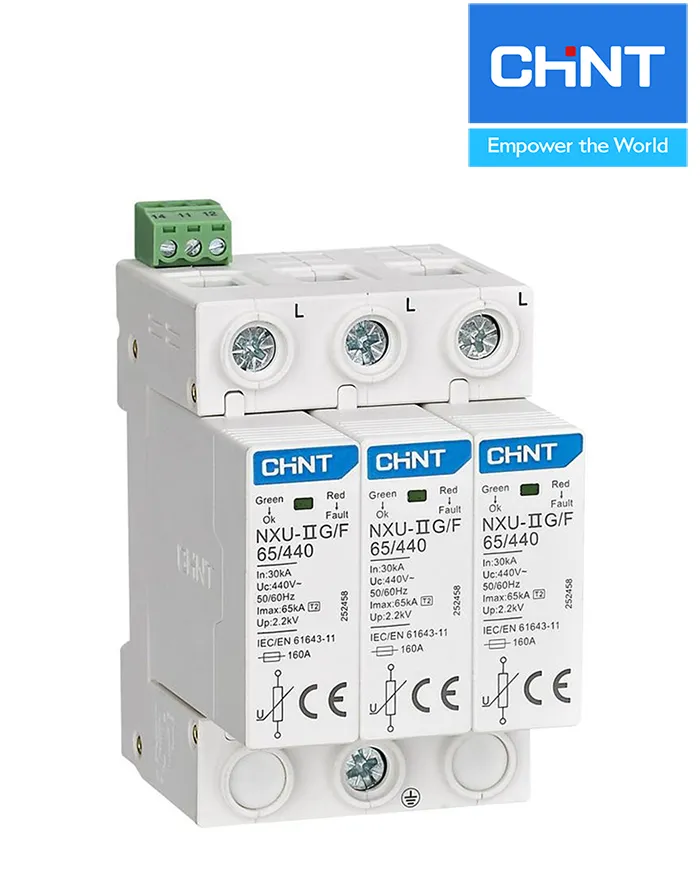

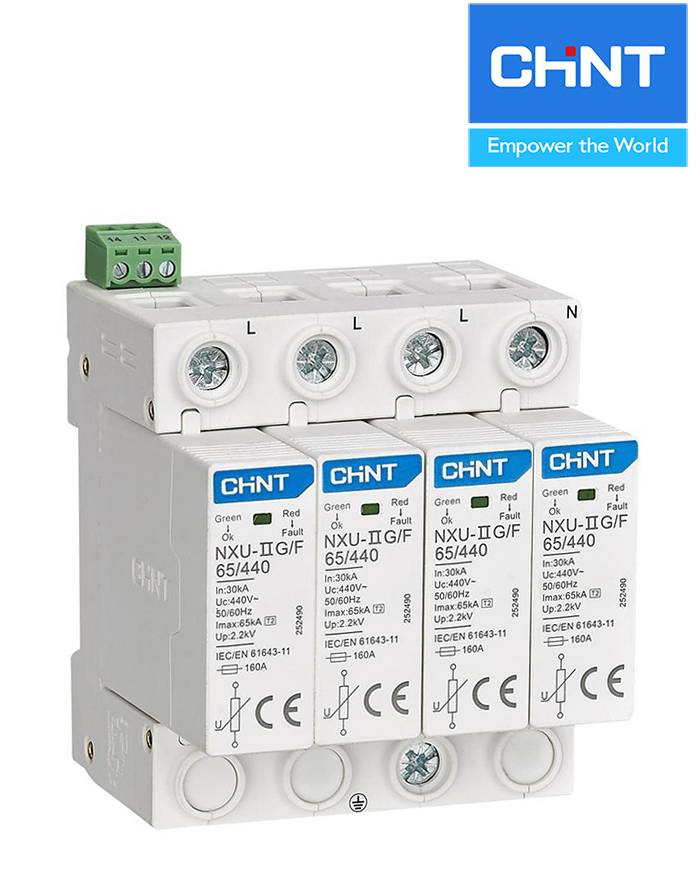

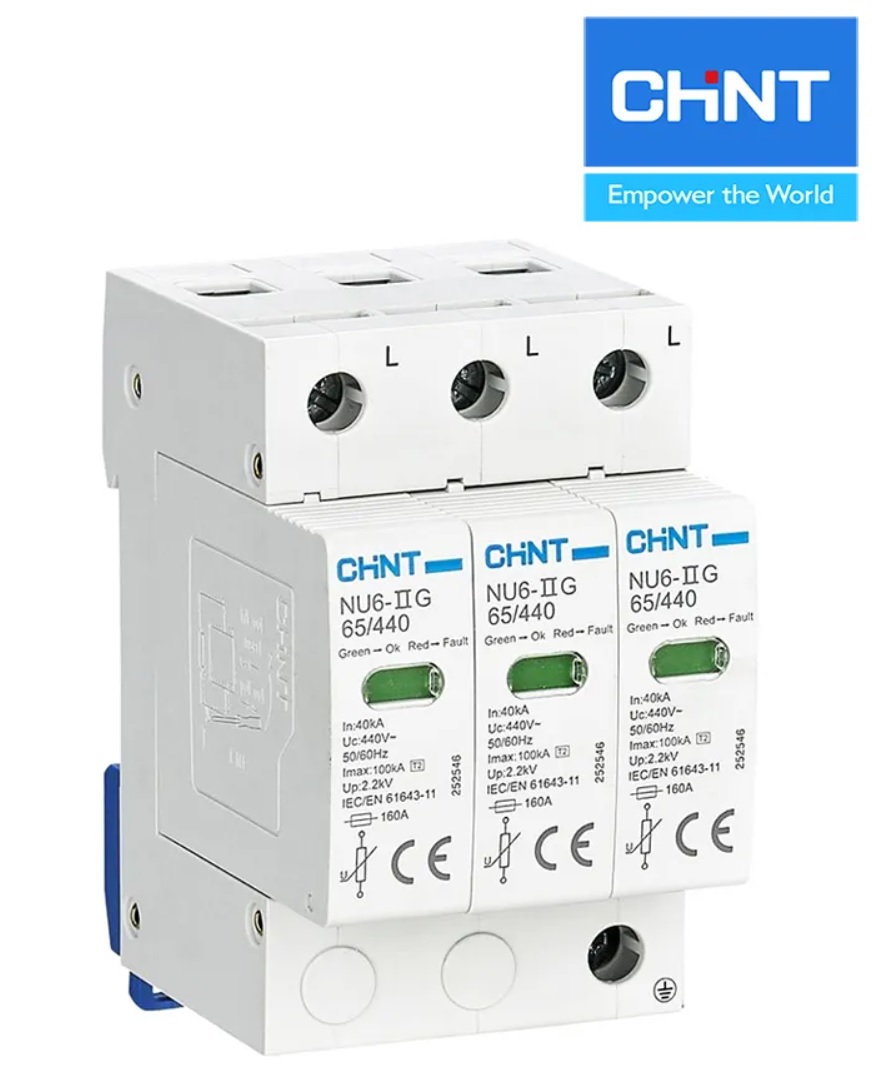

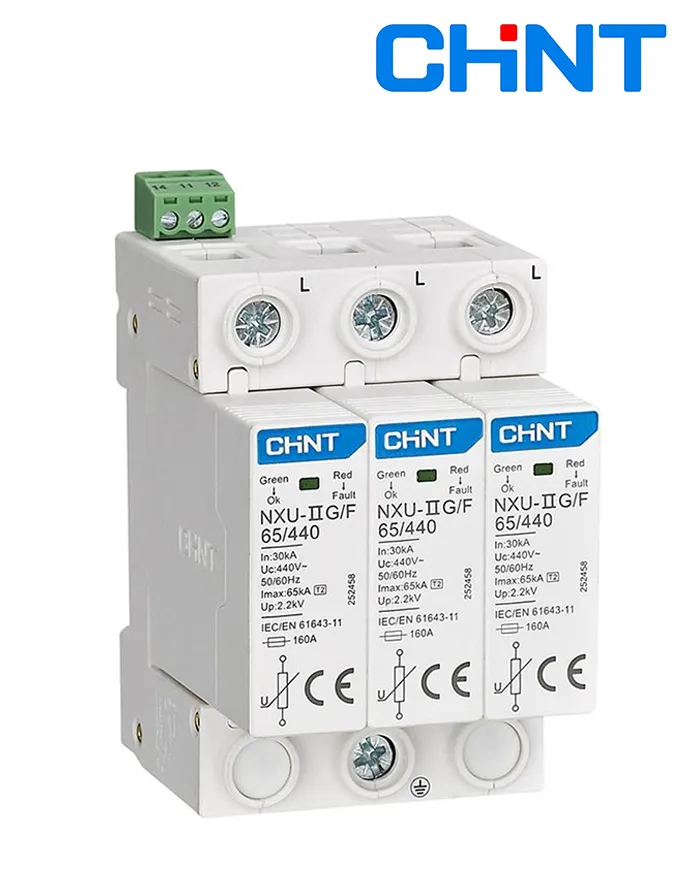

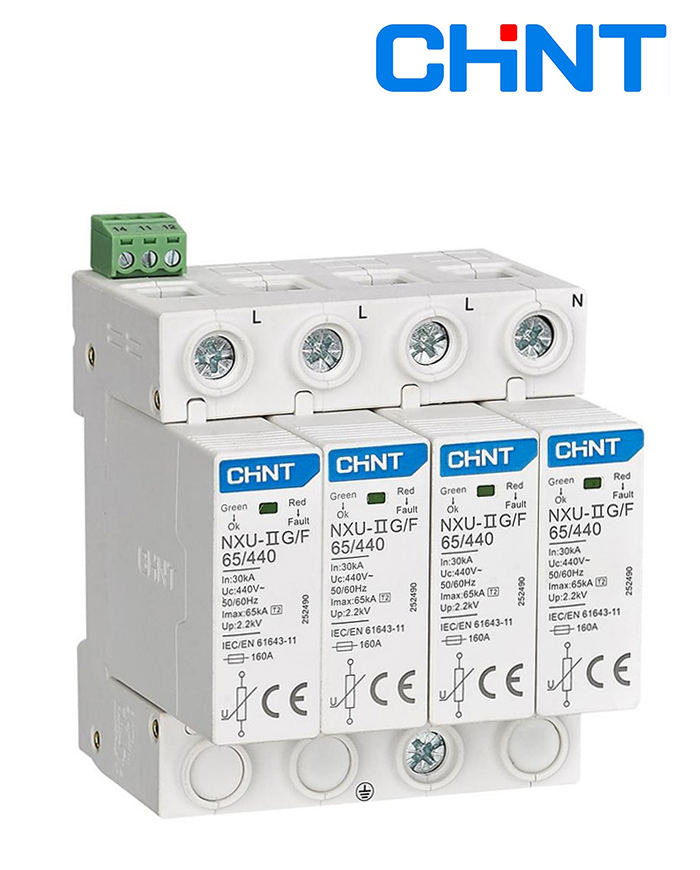

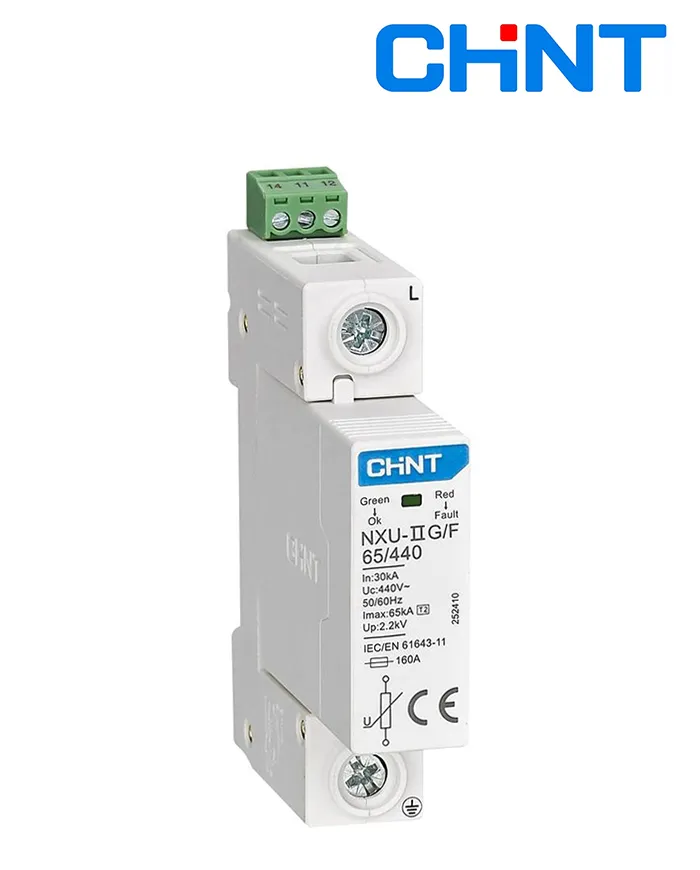

Модели, которые используют в домашних условиях, более компактные, аккуратные, лаконичные. Могут дополняться индикаторами режимов работы и системой дистанционного управления. Ограничитель импульсных перенаряжений модульного типа состоит из:

• корпуса;
• показателя износа;
• предохранителя;
• заменяемого варисторного модуля;
• насечек на зажимах.

Дополнительно к конструкции разрядника, блокирующего импульсный ток, могут предъявляться следующие требования:

• корпус должен быть выполнен с соблюдением норм и требований по защите от прямого прикосновения;
• отсутствие риска возгорания или короткого замыкания, когда случается перенапряжение или перегрузка;
• удобство монтажа конструкции (например, модульные приборы устанавливают одним движением руки на специальную DIN-рейку);
• наличие простой и понятной индикации, отображающей режим работы.

Три ступени защиты ограничителя перенапряжения: B, C, D — что это значит?

Чтобы обеспечить комплексную защиту электросети от попадания мощного разрушительного импульса, нужно подобрать прибор правильного типа. Ограничители классифицируют по ступеням в зависимости от уровня защиты:

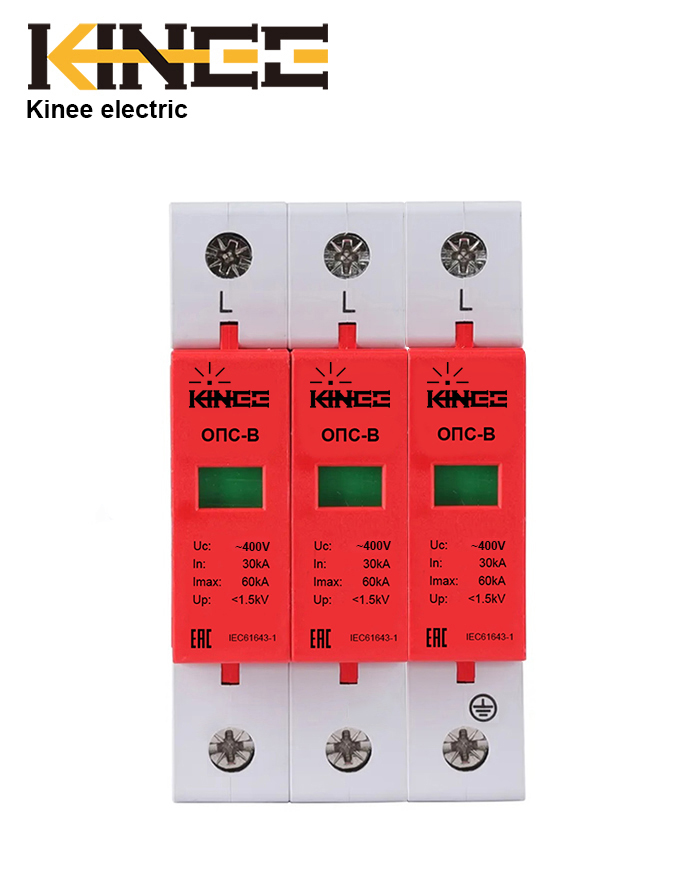

1. Класс B. Обезопасит от близкого удара молнии. Устройство типа B монтируют в основной распределительный щиток или на вводе в дом или строение.

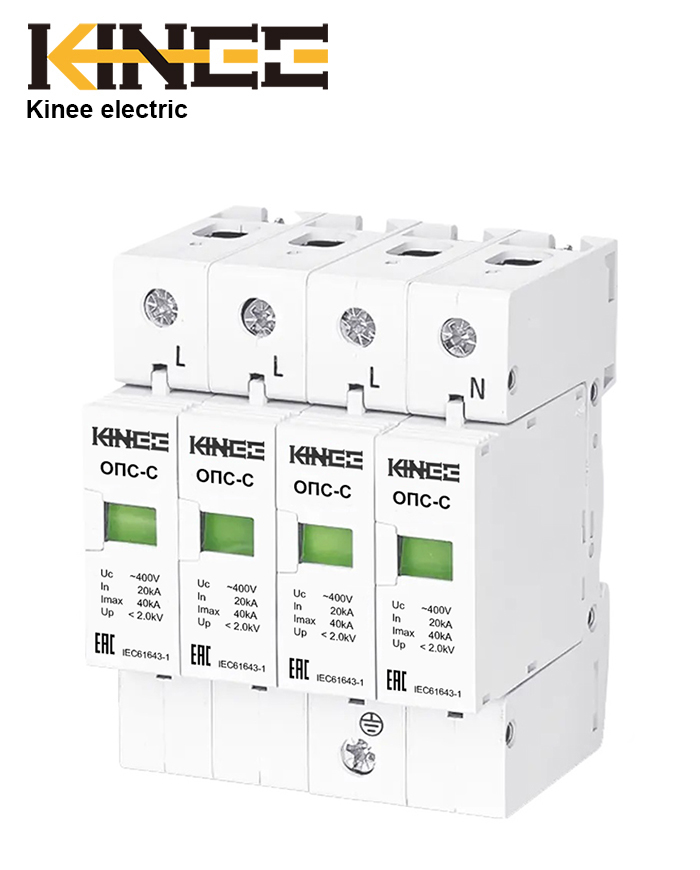

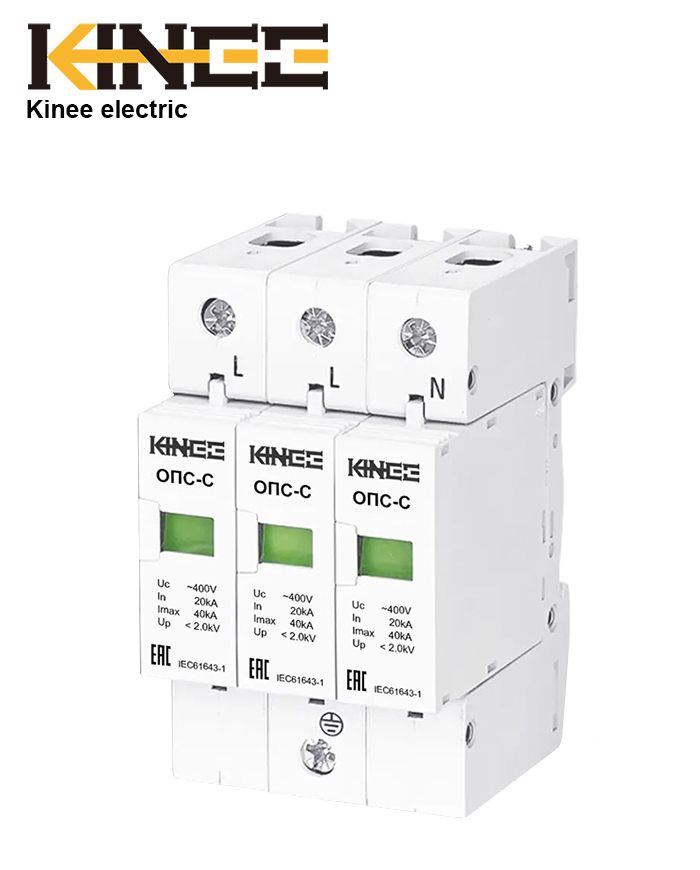

2. Класс C. Справляется с коммутационными и грозовыми скачками, которые не были остановлены первым уровнем защиты. Устройство устанавливают в распределительном щитке.

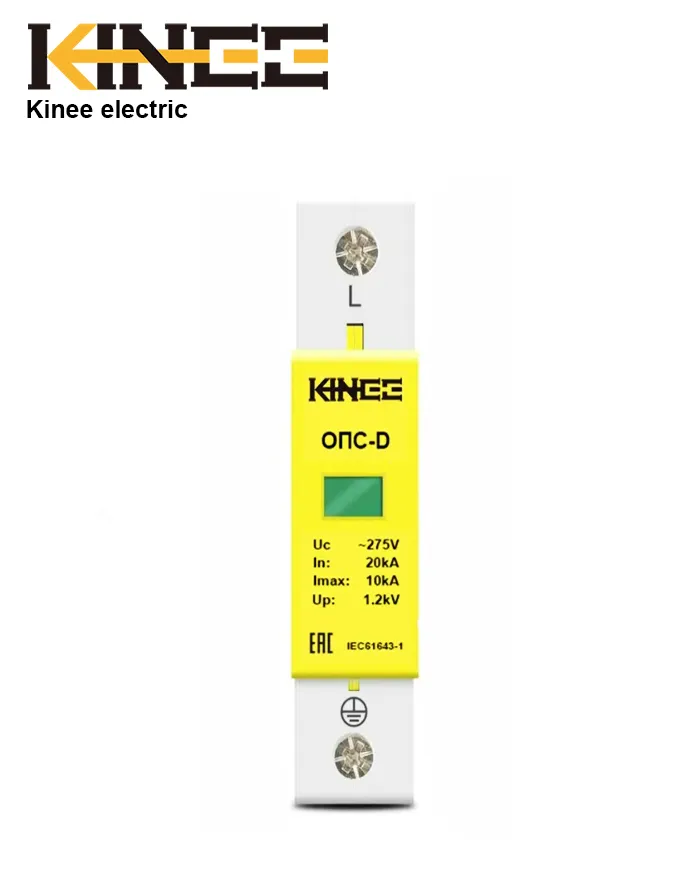

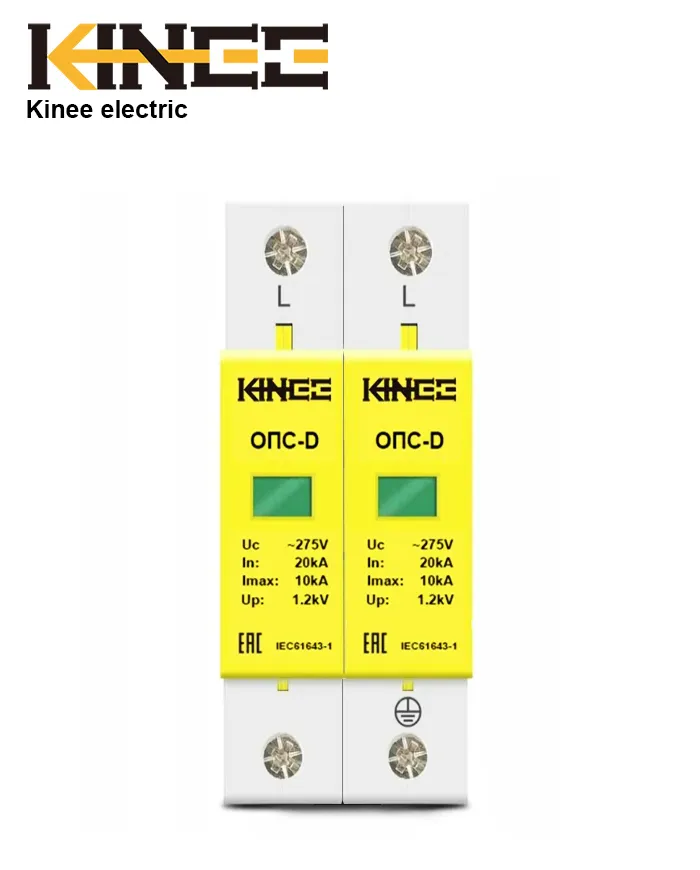

3. Класс D. Обеспечивают защиту электроприборов и питающих их розеток.

Чтобы защита от импульсного напряжения была максимально эффективной, необходимо придерживаться определенных правил установки. Ограничители монтируют параллельно основной сети перед вспомогательным генератором, счетчиком и другим оборудованием. Для предотвращения короткого замыкания используют автоматы.

Страховка слабого ограничителя меньшего класса обеспечивается мощнейшим устройством высокого класса. Поэтому импульсное напряжение будет не страшно сети, если будет установлен комплекс из трех приборов разных классов.

Ограничитель импульсных перенапряжений: технические характеристики

Чтобы перенапряжение не угрожало системе, нужно при покупке импульсного изделия обращать внимание на ряд характеристик:

• число полюсов;
• наибольшее длительно действующее рабочее напряжение;
• номинальное напряжение;
• ток проводимости;
• стойкость разрядника к медленно меняющемуся напряжению;
• номинальный разрядный ток;
• расчетный ток коммутационного перенапряжения;
• предельный разрядный ток;
• токовая пропускная способность;
• устойчивость к короткому замыканию в ограничителе.

Важно учитывать особенности эксплуатации приборов:

• расположение строения, здания, дома, предприятия и возможная степень риска;
• чувствительность к перепадам напряжения и число потребителей электрической энергии (здесь берется в расчет количество бытовых приборов или объемы производства).

Относительно второго пункта есть важное замечание: сегодня производители выпускают все больше оборудования чувствительного к импульсным перепадам напряжения. Девять из десяти розеток питают именно такие устройства.

Импульсный ток будет не страшен системе, если при подборе ограничителя учитывать следующие важные рекомендации:

1. В зданиях и строениях городов, мегаполисов и крупных поселений, где подвод линии электроснабжения осуществлен кабелем, наблюдается низкая степень риска.
2. Объекты, размещенные на равнинах, имеющие подвод в виде воздушной линии, обладают средним уровнем опасности.
3. Здания в горной местности, на возвышенностях или на берегу водоемов — самые небезопасные. Здесь перенапряжение может случиться с высокой вероятностью, поэтому ограничитель импульсных перенапряжений нужен максимально мощный.

Исключить появление коротких замыканий и перенапряжений — прямая обязанность владельцев домов, квартир, общественных заведений и предприятий. Сегодня это несложная задача, ведь в специализированных магазинах можно найти большой выбор защитного оборудования.

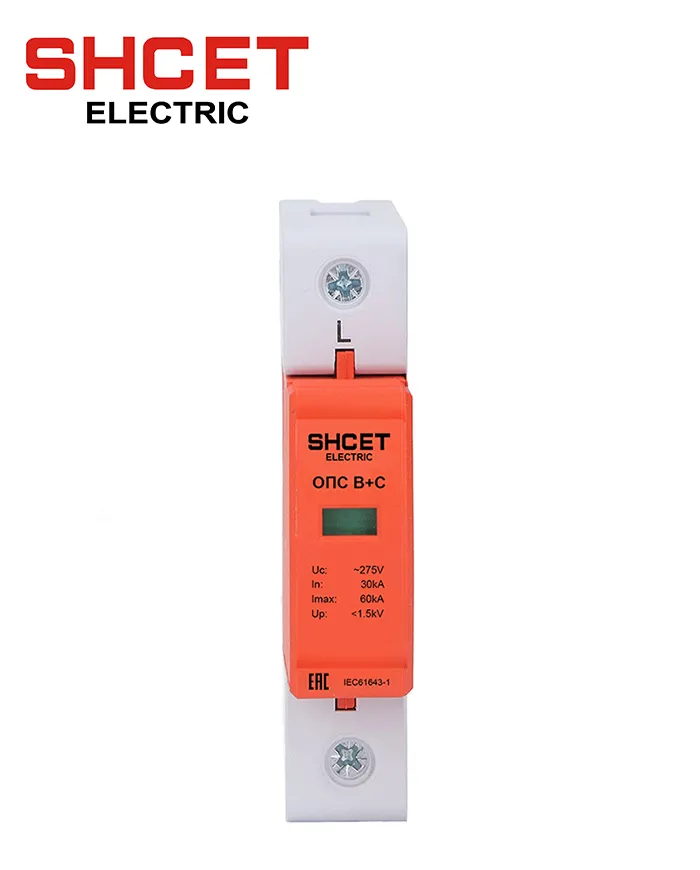

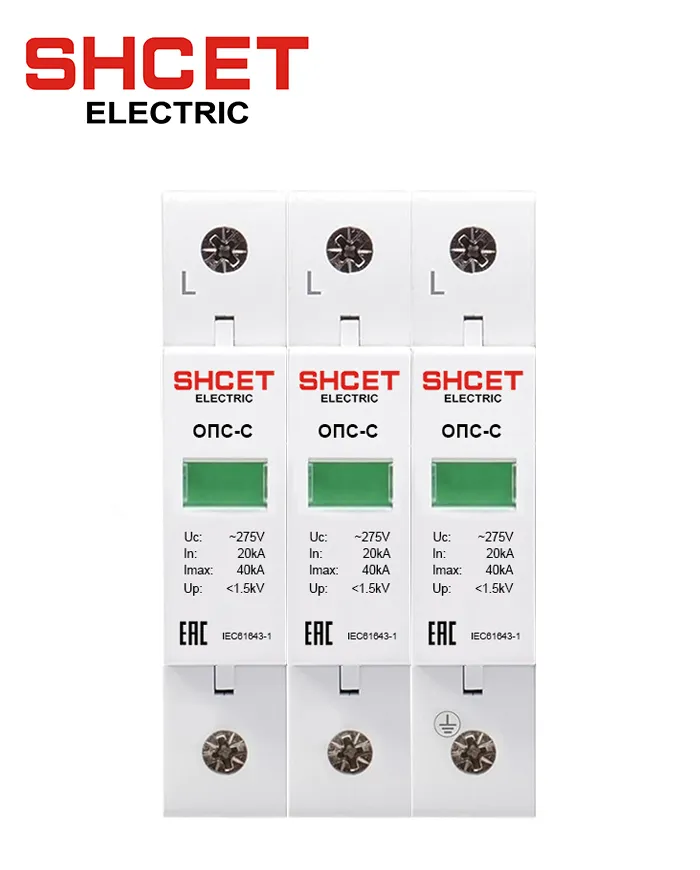

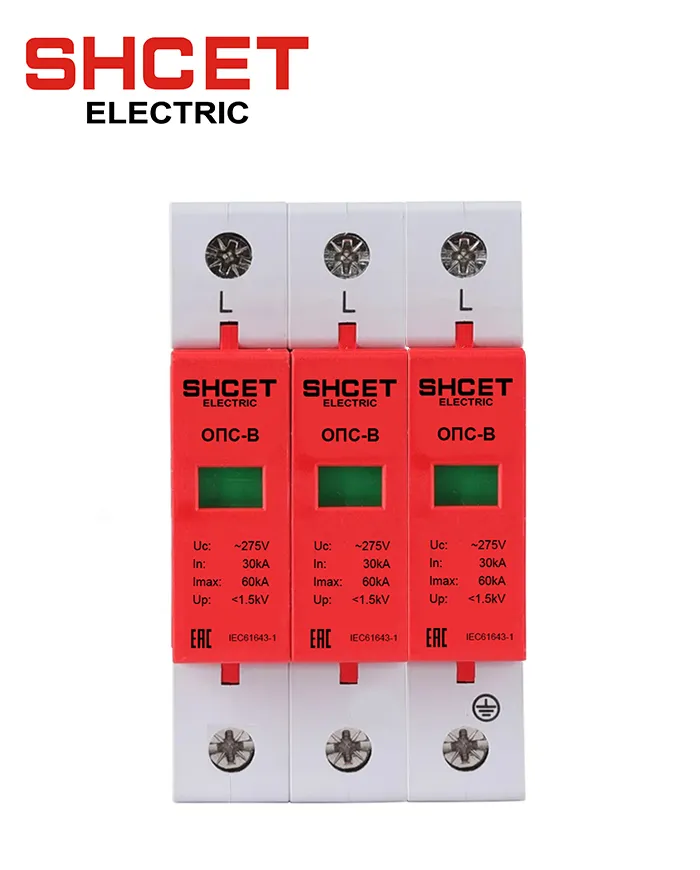

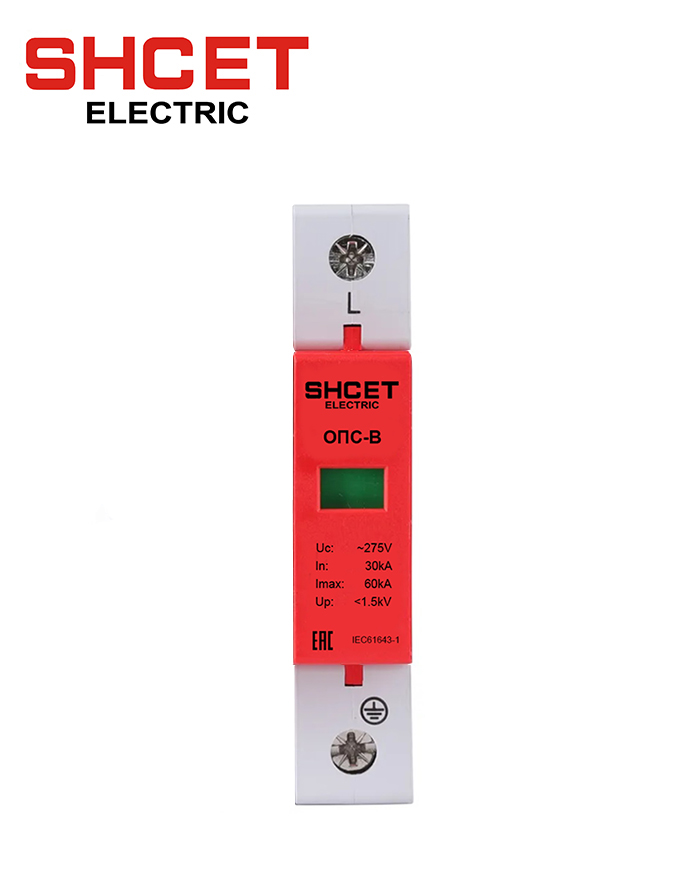

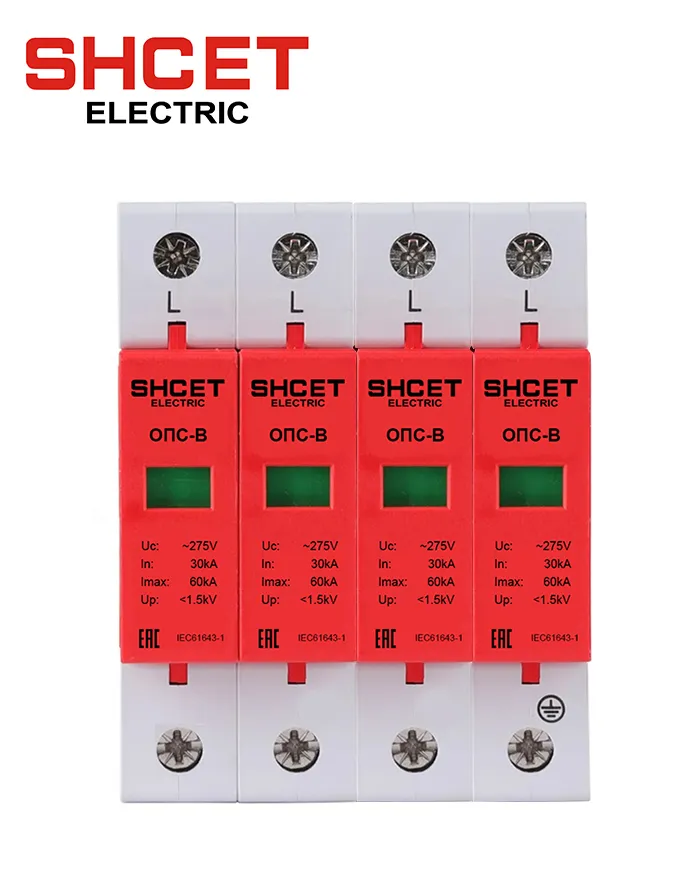

Один из надежных продавцов разрядников — компания «Элос». Здесь можно купить ограничитель перенапряжения сертифицированный по доступной цене. В каталогах представлены модели торговых марок «Этал» и SHCET, установив которые вы забудете, что такое перенапряжение распределительных цепей жилых и общественных зданий.
