Обычно электрический ток обеспечивает нам комфортные условия жизни. В то же время, он является источником повышенной опасности. Несмотря на довольно долгий срок использования в своих целях, человек так и не научился до конца его контролировать. Перегрузки электросети регулярно становятся причиной повреждения техники и возникновения пожароопасных ситуаций.
Предотвратить сами скачки напряжения в сети возможности нет, но можно избежать их последствий. Для этого используют специальное устройство – реле контроля напряжения (РКН). Принцип его работы заключается в постоянном контроле параметров электросети и отключения электричества при резких колебаниях показателей. Сигнал к отключению – как их превышение, так и снижение.
Оба вида отклонений от нормального напряжения плохо сказываются на работе электроприборов. Они могут возникать вследствие:
- неисправности оборудования;
- повреждения линий электропередач;
- применения мощных приборов, перегружающих бытовую сеть;
- замыкания фаз.
Устройство и механизм действия реле напряжения

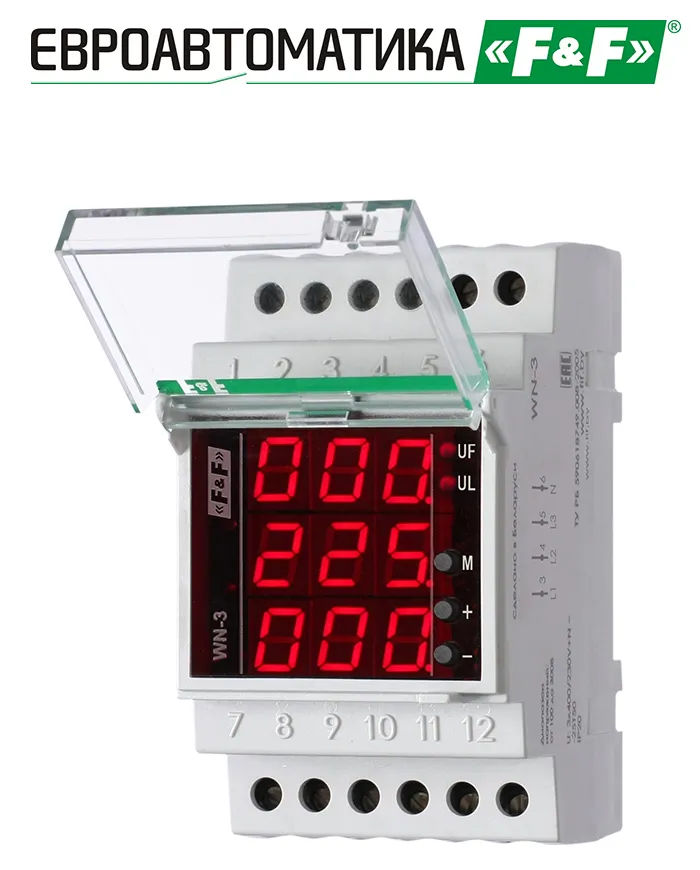

Конструкция реле напряжения включает два элемента, заключенных в пластиковый корпус: измерительный блок и электромагнитное реле. Усовершенствованные модели оснащены цифровым табло.
Измерительный блок регистрирует и анализирует величину напряжения в сети, выявляя отклонения от установленных при настройке значений. Как правило, безопасные колебания происходят в пределах 170-240 Вольт. При выходе показателей за эти границы начинает расти сила тока, плавиться изоляционное покрытие проводов, перегружаться техника. В силовой блок подается сигнал на отключение питания, и он обесточивает электросеть.
Спустя некоторое время, когда подача электричества стабилизируется, устройство автоматически возобновит электроснабжение, сомкнув контакты.
Виды РКН
Для квартир разного времени постройки нужны также разные виды реле напряжения. Они различаются типом подключения и количеством фаз.
По типу подключения РН бывают:
- Стационарные, предназначенные для установки в определенном месте. Это может быть электрощит или розетка.
Монтируемые в распределительную коробку РКН защищают электроприборы сразу во всей квартире или доме. При этом достаточно всего одного прибора и нет необходимости в защите отдельных приборов. Это универсальный вариант, позволяющий сэкономить.
Розеточные модели незаменимы в том случае, когда установить в электрощиток РН по каким-то причинам невозможно. Их используют точечно для предохранения от перегрузки отдельных электроприборов;
- Переносные, к которым относятся вилки-розетки и удлинители. Они применяются в ситуациях, когда нельзя произвести монтаж РКН на сетевом входе. Несмотря на кажущуюся их громоздкость, они довольно популярны. Это объясняется простотой их эксплуатации и мобильностью.
Вилка-розетка подключается к обычной розетке и позволяет отслеживать параметры сети только в одном конкретном узле. Это надежный способ уберечь от перегорания дорогую бытовую технику.
Удлинители используются для защиты сразу нескольких приборов. Однако нужно учитывать их номинальную мощность.
По количеству фаз различают два вида све:
- Однофазные для подключения к электросети с напряжением 220 В. Они подходят для установки в большинстве квартир, кроме новостроек.
- Трехфазные, контролирующие напряжение отдельно в каждой фазе трехфазной сети. Такие РКН чаще используют в построенном по новым стандартам жилом фонде.
