Электропроводка в любом здании — это сложная система, где каждая деталь имеет значение. Одним из ключевых ориентиров для электриков служит цветовая маркировка проводов. Она позволяет быстро определить назначение жил, сократить время монтажа и, главное, снизить риск ошибок, которые могут привести к короткому замыканию или поражению электрическим током.
Несмотря на кажущуюся простоту, тема цветовой маркировки требует внимательного подхода. Особенно если речь идёт о ремонте старых объектов или самостоятельной работе с электросетью.
Основные принципы цветовой маркировки
Цвет проводов в электропроводке — это не декоративное решение, а строго регламентированный стандарт. Он закреплён в международных нормах и применяется в большинстве современных электрических систем.
Каждый провод выполняет свою функцию. Один подаёт напряжение, другой возвращает ток в сеть, третий обеспечивает безопасность, отводя опасное напряжение на землю. Чтобы не перепутать их при монтаже или ремонте, используются устойчивые цветовые обозначения.
В бытовых однофазных сетях чаще всего встречаются три типа проводников: фазный, нулевой и заземляющий. Их различие по цвету — базовое правило, которое должен знать даже человек без профильного образования.
Расшифровка цветов проводов
Цветовая система выглядит достаточно логично и со временем легко запоминается. Ниже представлена обобщённая таблица, которая используется в большинстве современных электромонтажных работ.
Таблица соответствия цветов и назначения
| Тип проводника | Обозначение | Цвет | Функция |
|---|---|---|---|
| Фазный | L | Коричневый, чёрный, серый | Подаёт напряжение |
| Нулевой | N | Синий (голубой) | Замыкает цепь |
| Заземление | PE | Желто-зеленый | Обеспечивает защиту |
Фазный провод считается наиболее опасным, так как именно на нём присутствует напряжение. Нулевой провод в нормальных условиях безопаснее, но при неправильной разводке также может нести риск. Заземление же выполняет защитную функцию и подключается к корпусам электрических приборов.
Фаза, ноль и заземление: как их различать?
На практике различие между проводами не ограничивается только цветом — важно понимать их роль в цепи.
Фазный провод
Фазный провод подаёт электрическую энергию от источника к потребителю. Именно он «работает» постоянно, поэтому при прикосновении к нему человек может получить удар током. В современных кабелях он чаще всего имеет коричневый, чёрный или серый оттенок, но также допускаются красный, белый, розовый, оранжевый и другие цвета.
Нулевой провод
Нулевой провод выполняет обратную функцию — возвращает ток обратно в сеть, замыкая цепь. Его легко узнать по синему цвету. Однако стоит помнить, что при аварийных ситуациях или ошибках подключения он может оказаться под напряжением.
Заземляющий провод
Заземляющий провод — это элемент защиты. Он не участвует в работе цепи в обычном режиме, но при утечке тока «принимает удар на себя», предотвращая поражение человека. Его всегда окрашивают в желто-зеленую полоску.
Особенности старой электропроводки
Если речь идёт о зданиях старой постройки, ситуация становится менее однозначной. В советский период и в ранние годы после него единых строгих стандартов часто не придерживались, а заземление в жилых домах могло отсутствовать вовсе.
В таких условиях ориентироваться только на цвет крайне рискованно. Один и тот же оттенок мог использоваться для разных задач, а иногда провода вообще не имели чёткой маркировки.
В старой проводке можно встретить следующие особенности:
- отсутствие желто-зеленого заземляющего провода
- использование белого или чёрного цвета для любых жил
- несоответствие фактической функции провода его цвету
Поэтому при работе с такими системами обязательна проверка тестером или индикаторной отверткой. Без этого любые действия превращаются в потенциально опасные.
Цвета в трехфазной сети

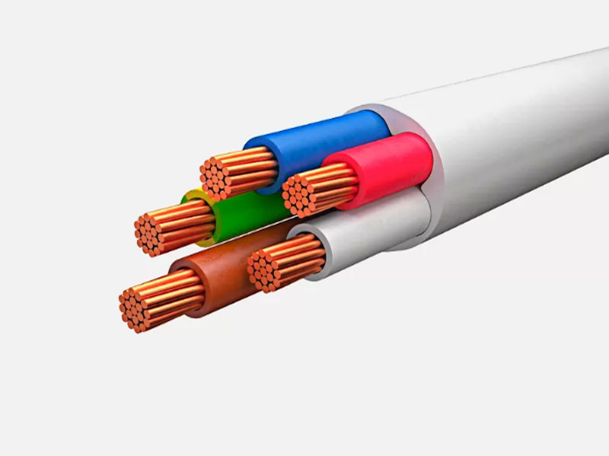

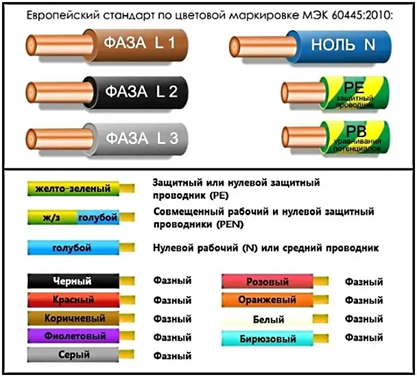

Трехфазные сети чаще используются в частных домах с мощным оборудованием или на промышленных объектах. В них применяются сразу три фазных проводника, и для каждого предусмотрен свой цвет.
Как правило, используется следующая схема:
- L1 — коричневый
- L2 — чёрный
- L3 — серый
При этом нулевой и заземляющий провода сохраняют стандартные цвета: синий и желто-зеленый соответственно. Такая система позволяет быстро ориентироваться в сложных распределительных щитах и избегать путаницы при подключении оборудования.
Практика и безопасность: на что обращать внимание
Даже при знании всех стандартов нельзя полностью полагаться на цветовую маркировку. В реальных условиях часто встречаются отклонения, особенно если проводка выполнялась с нарушениями или модернизировалась частично.
Перед началом любых работ важно соблюдать базовые меры безопасности:
- полностью отключить питание на щите
- проверить отсутствие напряжения специальным прибором
- убедиться в правильности определения проводов
Только после этого можно приступать к подключению или ремонту.
Вывод
Цвета проводов — это своего рода система навигации в мире электричества. Они помогают быстро понять структуру сети и снизить вероятность ошибок. Однако в реальной практике цвет — лишь ориентир, а не абсолютная гарантия.
Грамотный подход всегда включает проверку, внимательность и понимание принципов работы электрической цепи. Именно сочетание этих факторов обеспечивает безопасность и надёжность всей системы.
