УЗО (устройство защитного отключения) отключает питание при обнаружении утечки тока, чтобы предотвратить поражение электрическим током. Дифавтомат сочетает в себе функции УЗО и автоматического выключателя, дополнительно защищая от короткого замыкания и перегрузки, автоматически отключая питание при этих неисправностях.
Организация электробезопасности при прокладке и реорганизации электросетей — первостепенная задача. Именно автоматический выключатель (АВ) отвечает за безопасность работы сети и ее защиту от возможных перегрузок и коротких замыканий, возникающих в электропроводке, а устройство защитного отключения (УЗО) моментально срабатывает при обнаружении утечки токов, что исключает поражение пользователя электрическим током и препятствует возгоранию электропроводки.
Обычный пользователь не понимает, чем отличается АВ, УЗО и дифавтомат. По этой причине на объектах устанавливают только один из видов приборов. Однако по требованиям электробезопасности оборудование используется исключительно в паре. Оно последовательно включаются, что позволяет избежать аварийных и травмоопасных ситуаций. АВ ставят на входе, УЗО — ближе к нагрузке.
Альтернативой считается установка дифференциальных автоматов или дифавтоматов. Здесь также может возникнуть путаница. Постараемся ответить простыми словами, чем отличается УЗО от дифавтомата.
Что такое автоматический выключатель?
АВ (автоматический выключатель) — это устройство для защиты электрических цепей от короткого замыкания (КЗ) и перегрузки. Оно автоматически отключает питание, когда ток в цепи превышает безопасный уровень, предотвращая повреждения проводки, оборудования и возможные пожары.
Принцип работы основан на двух механизмах защиты:
- Защита от короткого замыкания — срабатывает при резком увеличении тока. Электромагнитный механизм мгновенно реагирует на это увеличение и отключает цепь.
- Защита от перегрузки — срабатывает при длительном превышении тока за счет термического элемента (биметаллической пластины), который нагревается и изгибается, что приводит к отключению цепи.
Что такое УЗО?
УЗО (устройство защитного отключения) — это устройство, предназначенное для защиты людей от поражения электрическим током, а также для предотвращения пожаров, вызванных утечками тока. Оно отключает питание при обнаружении утечки электрического тока в цепи.
Принцип работы УЗО основывается на сравнении тока, который проходит в цепи, и тока, который выходит из цепи. Если разница между входным и выходным током превышает установленное значение (обычно 30 мА для защиты человека), УЗО срабатывает и отключает цепь. Это происходит при утечке тока, которая может быть вызвана повреждением изоляции проводки или контактом с электрическим оборудованием.

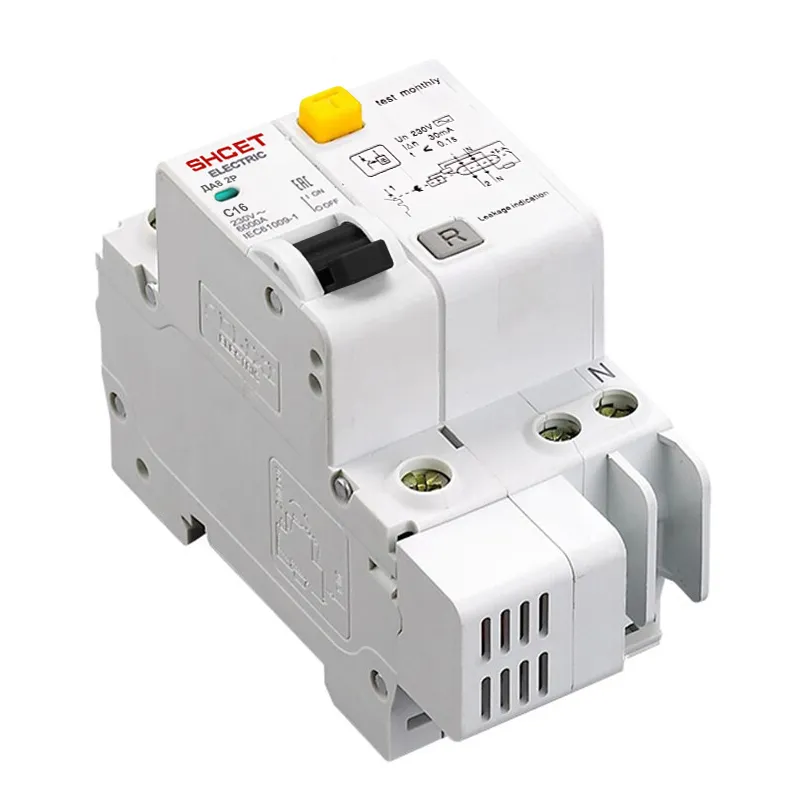

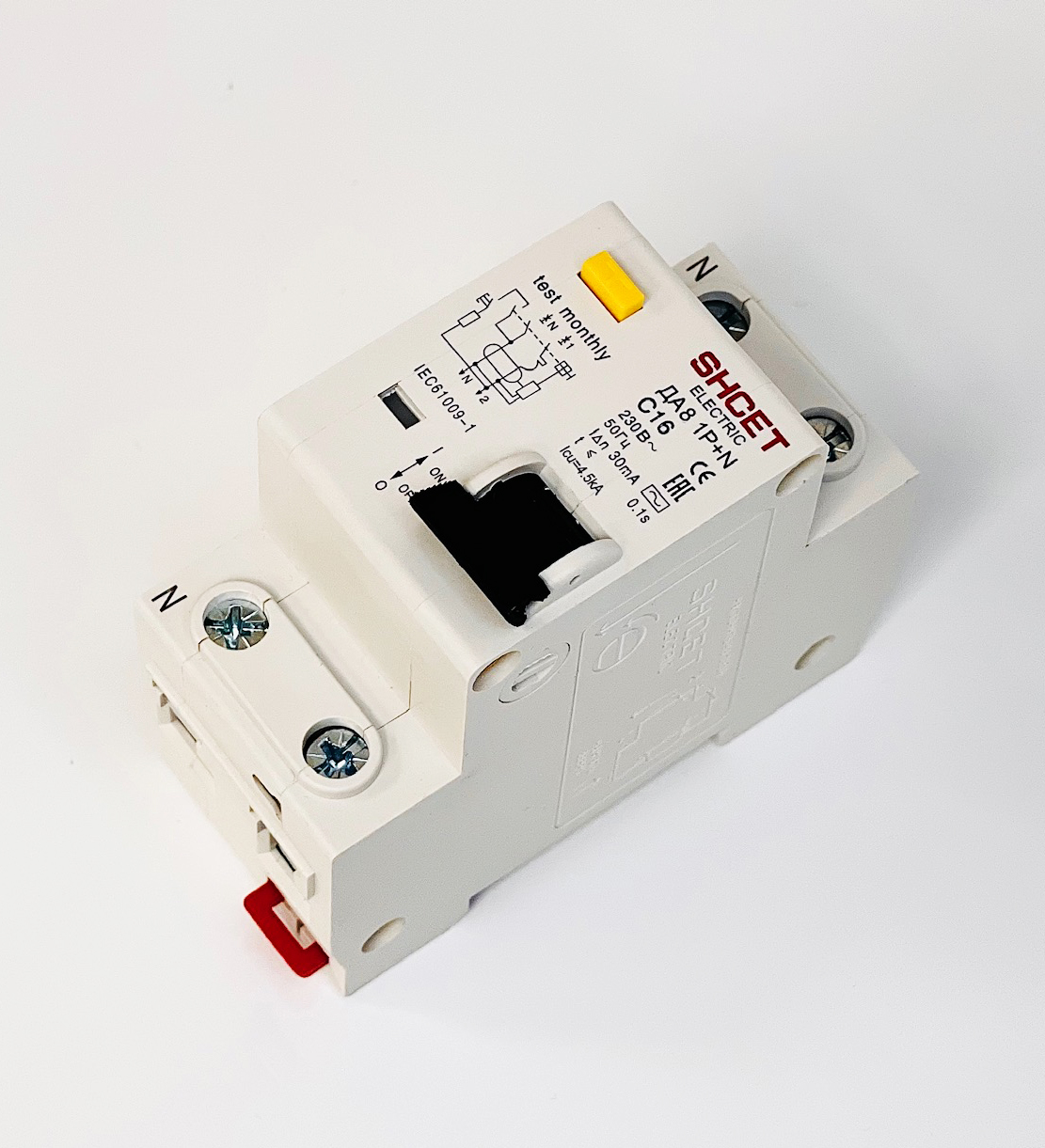

Что такое дифавтомат?
Дифавтомат (дифференциальный автомат) — это комбинированное устройство, которое сочетает в себе функции УЗО (устройства защитного отключения) и автоматического выключателя (АВ). Он защищает электрическую цепь как от утечек тока, так и от короткого замыкания и перегрузки.
Принцип работы дифавтомата заключается в сочетании двух механизмов защиты:
- Защита от утечек тока (дифференциальная защита) — аналогична работе УЗО. При обнаружении разницы между входным и выходным током (утечке тока) выше заданного порога (например, 30 мА), дифавтомат отключает цепь.
- Защита от короткого замыкания и перегрузки — встроенный автоматический выключатель срабатывает при возникновении короткого замыкания или перегрузки, отключая питание для предотвращения повреждения оборудования.

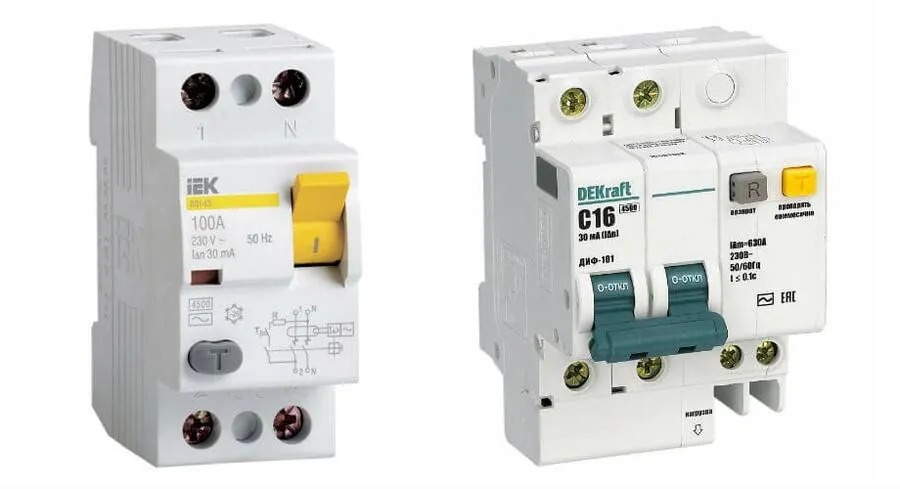

В чем разница между УЗО и дифавтоматом?
УЗО и дифференциальный автомат выполняют схожие функции защиты от утечек тока, но дифавтомат дополнительно обеспечивает защиту от короткого замыкания и перегрузок. В то время как УЗО защищает только от утечек тока, дифавтомат является комбинированным устройством, которое объединяет защиту от нескольких типов аварий в одном устройстве. Ниже представлена таблица, которая детально сравнивает эти устройства по различным характеристикам.
Сравнительная таблица УЗО и дифавтомата
| Характеристика | УЗО (Устройство защитного отключения) | Дифавтомат (Дифференциальный автомат) |
|---|---|---|
| Основная функция | Защита от поражения электрическим током (утечка тока). | Защита от утечек тока, короткого замыкания и перегрузки. |
| Принцип работы | Отключает цепь при обнаружении утечки тока. | Отключает цепь при утечке тока, коротком замыкании и перегрузке. |
| Ток утечки для защиты | 30 мА для защиты человека, 0,5 А — для противопожарной защиты. | Срабатывает по аналогичному принципу, но также защищает от короткого замыкания и перегрузок. |
| Защита от короткого замыкания | Нет. | Есть. |
| Защита от перегрузки | Нет. | Есть. |
| Конструкция | Только устройство для защиты от утечек тока. | Комбинированное устройство, включающее УЗО и автомат защиты (АВ). |
| Область применения | Места, где важна защита от поражения электрическим током (влажные зоны, стройки). | Жилые дома, офисы, производственные объекты, где требуется комплексная защита. |
| Цена | Обычно дешевле, чем дифавтомат, но требует установки как УЗО, так и АВ отдельно. | Дороже, но сочетает функции УЗО и АВ в одном устройстве. |
| Монтаж | Устанавливается отдельно как УЗО и как АВ, требует больше места и времени на подключение. | Компактный, устанавливается в одном устройстве, экономит место в электрощите. |
| Установка | Устанавливается в электрощиток, размещается на DIN-рейке. | Устанавливается в электрощиток, размещается на DIN-рейке. |
| Преимущества | Более дешёвое решение, удобство при локализации неисправности (утечка или короткое замыкание). | Компактность, отсутствие необходимости в выборе УЗО и АВ, удобен для маленьких щитов. |
| Недостатки | Требуется больше места, отдельная установка УЗО и АВ, может быть менее удобным для малых щитов. | Дороже, но эффективно сочетает функции УЗО и АВ. |
Что же выбрать: УЗО или дифавтомат?
Выбор между УЗО и дифавтоматом зависит от ваших требований к электробезопасности и особенностей эксплуатации. УЗО обеспечит защиту от утечек тока, что идеально подходит для влажных зон или других мест, где особенно важна защита от поражения электрическим током. Однако, если требуется комплексная защита от утечек тока, короткого замыкания и перегрузки, дифавтомат станет более удобным и эффективным решением, сочетая несколько функций в одном устройстве. Это особенно важно в жилых домах и производственных объектах, где нужна надежная защита всей электрической сети. Важно понимать, что оба устройства могут работать в паре, обеспечивая максимальную безопасность, однако, при компактности и универсальности дифавтомата, установка его может быть предпочтительнее для большинства пользователей.
