Тепловое реле: принцип работы

| 2773 Время чтения:

Тепловое реле представляет собой ключевой элемент систем автоматизированного управления и защиты электрооборудования. Его основная задача — предотвратить перегрузки электрических двигателей и прочих устройств, защищая их от перегрева, возникающего при длительной эксплуатации или проблемах с электрической сетью.

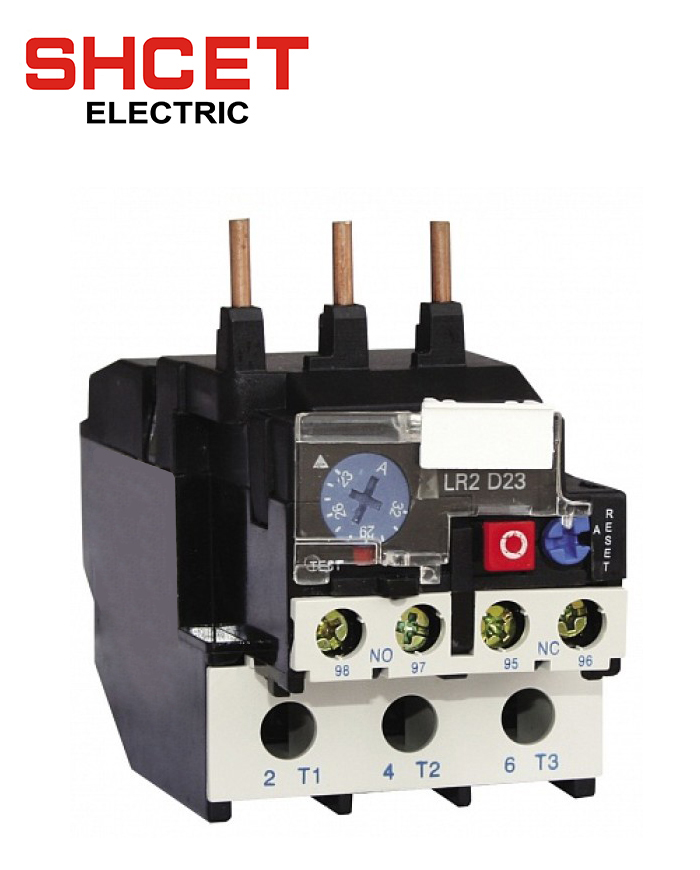

Принцип работы теплового реле

Работа теплового реле основана на его способности реагировать на изменение температуры, вызванное увеличением тока в защищаемом оборудовании. В основе конструкции могут лежать биметаллические пластины или терморезисторы (позисторы), которые изменяют свои свойства при изменении температуры.

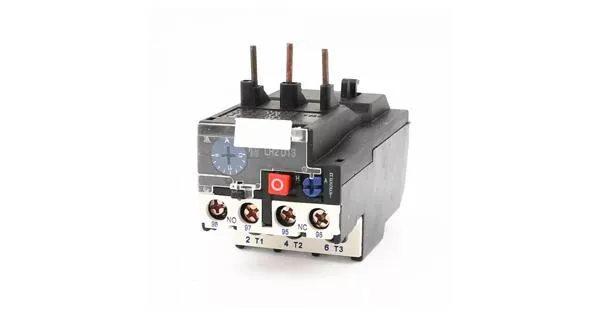

Биметаллические пластины

Самым популярным вариантом исполнения тепловых реле являются устройства с биметаллическими пластинами. Такие пластины формируются из двух различных металлов, отличающихся коэффициентами теплового расширения, соединенных в единое целое. При нагреве из-за прохождения электрического тока пластина изгибается в сторону металла с более низким коэффициентом расширения. Это движение приводит к активации реле, которое размыкает управляющую цепь, отключая контактор и тем самым обесточивая двигатель или другое оборудование.

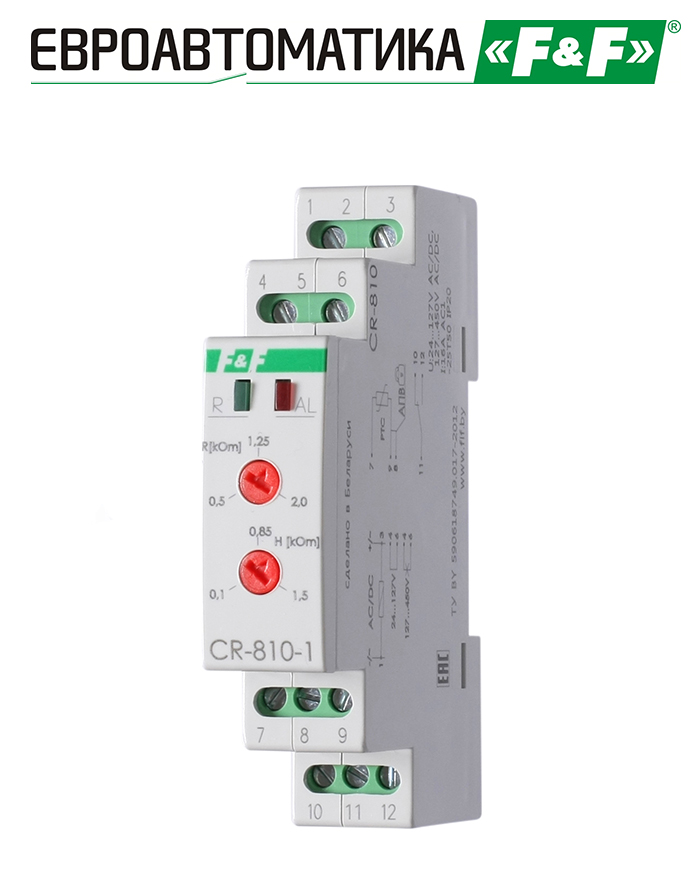

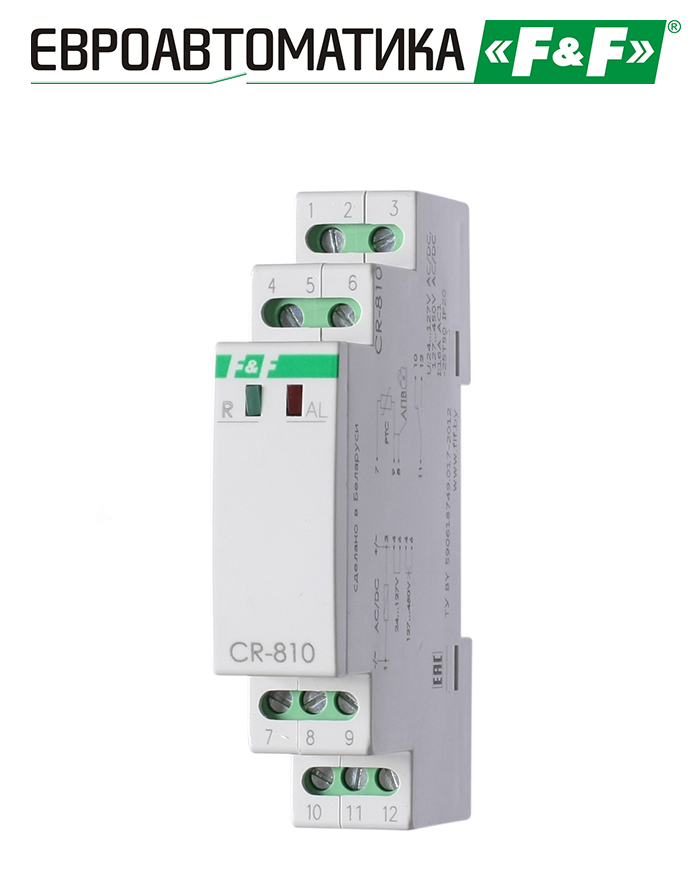

Позисторы

В другом типе теплового реле используются позисторы — терморезисторы с положительным температурным коэффициентом. С увеличением температуры сопротивление позистора увеличивается, что приводит к изменению характеристик тока в контуре управления. Как только ток достигает определенного порогового значения, это вызывает срабатывание реле и разрыв цепи.

Применение тепловых реле

Тепловые реле широко используются для защиты:

  • Электрических двигателей от перегрузок;
  • Трансформаторов от перегрева;
  • Генераторов и другого оборудования, чувствительного к температуре.

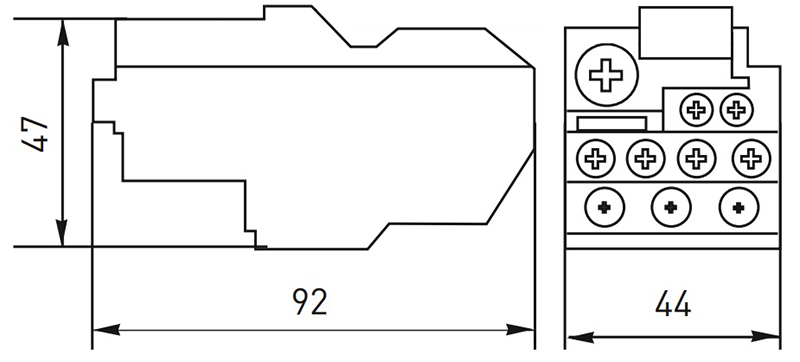

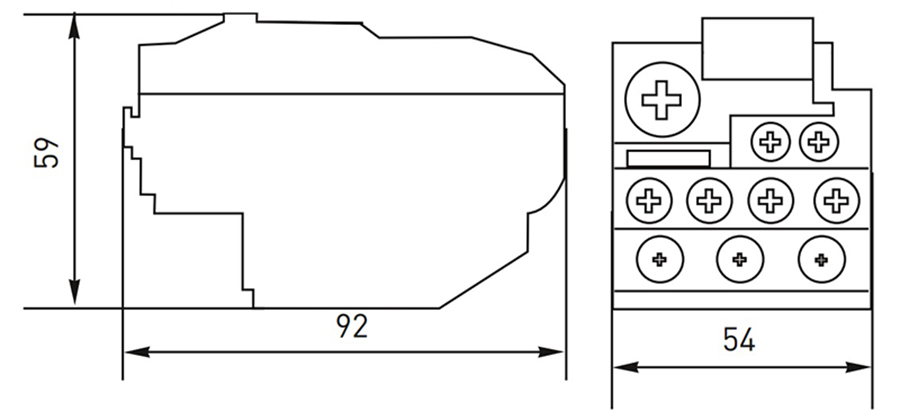

Выбор и настройка теплового реле

Выбор подходящего теплового реле зависит от нескольких параметров:

  1. Номинальный ток устройства — тепловое реле должно соответствовать току, на который рассчитано защищаемое устройство.
  2. Чувствительность — возможность настройки теплового реле позволяет точно адаптировать его к условиям эксплуатации.
  3. Время срабатывания — для различных типов оборудования могут потребоваться разные временные характеристики срабатывания реле для обеспечения надежной защиты без ложных срабатываний.
