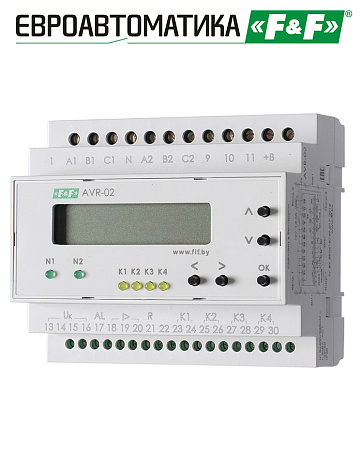

Устройство управления AVR-02

Устройство управления AVR-02 предназначено для построения блоков АВР с двумя или тремя вводами питания (генераторной установкой), с секционными выключателями, с одной или двумя нагрузками.

Технические характеристики

Артикул	EA04.006.004
Код ETIM	EC002057
Тип контролируемой сети	трехфазная сеть
Напряжение питания (от контролируемых вводов)	24-264 В, 50 Гц
Максимальное фазное напряжение	450 В
Количество вводов	3
Формирование сигнала запуска генератора	да
Количество исполнительных реле	5
Максимальный коммутируемый ток (AC1)	8 А
Максимальный ток катушки контактора	2 А
Контакт	4NO/NC, 1NO
Порог напряжения нижний	150-210 В
Порог напряжения верхний	230-300 В
Время отключения
-для нижнего порога, асимметрии	2-30 с
-для верхнего порога	0,3-10 с
Время переключения	0,1-30 с
Допустимая асимметрия напряжения	20-100 В
Время запуска генератора	5-100 сек
Время охлаждения генератора	10-200 сек
Время включения при подаче напряжения	4 сек
Время включения основного ввода при восстановлении напряжения	5 сек-600 сек
Контроль чередования фаз	+
Контроль включения нагрузки	+
Контроль работы резервной линии от генератора	+
Тип исполнительных аппаратов:
-контактор	+
-выключатель с моторприводом	+
-управление секционным выключателем	+
Работа в однофазных сетях	+
Диапазон рабочих температур	от -25 до +50 °С
Габариты (ШхВхГ)	105х90х65 мм
Тип корпуса (см. Приложение 1)	6S
