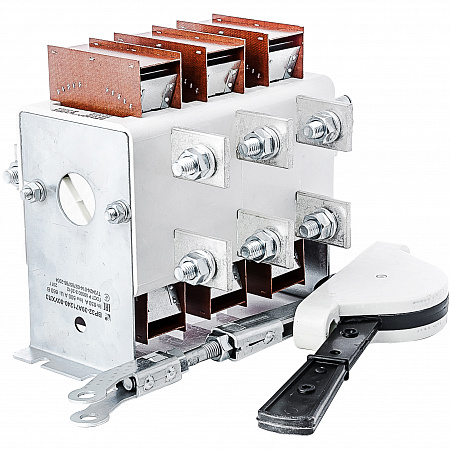

Выключатели-разъединители серии ВР-32 предназначены для включения, пропускания и отключения переменного тока номинальным напряжением до 660 В, номинальной частоты 50 Гц и постоянного тока номинальным напряжением до 440 В в устройствах распределения электрической энергии.
В конструкции аппарата применена контактная система ножевого типа с двойным видимым разрывом цепи. С помощью двойного разрыва цепи, больших растворов контактов и дугогасительных камер обеспечивается эффективное гашение электрической дуги при коммутации нагрузок, что препятствует преждевременному и чрезмерному износу контактов.
Конструкция контактных выводов обеспечивает присоединение медных и алюминиевых проводников и кабелей, оконцованных кабельными наконечниками или зажимами контактными и шин с помощью резьбовых соединений.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальный кратковременно-выдерживаемый ток: 5кА
Номинальный условный ток короткого замыкания: 8кА
Механическая износостойкость, циклов, не менее 25000
Сечение подключаемых проводников: 10…50мм2
Номинальное напряжение изоляции, Ui: 690В
Номинальное рабочее напряжение, Ue, В 400, 690
Кол-во полюсов: 3P
Категории применения:
- АС-20В (без д/г камер)
- АС-21В,
- АС-22В (с д/г камерами)
Степень защиты IP00, IP32 (при установке в НКУ)
Диапазон рабочих температур: от -25 до +40°С
Климатическое исполнение: УХЛ3
Высота над уровнем моря: до 2000м
Срок службы, не менее: 10лет
Номин. ток: 630А
Направления: 2
Исполнение: с дугогасительными камерами, несъемная рукоятка
- Бренд:
- КЗНА
- Артикул:
- 000.771.240.031
