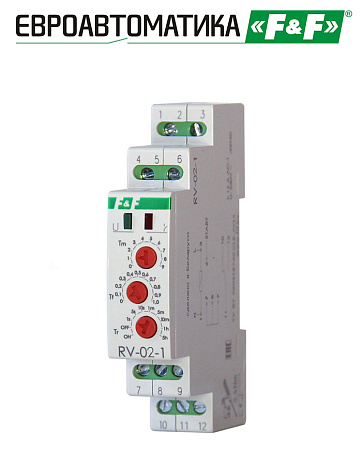

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.
Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.
Особенности
Наличие входа управления.
Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления реле контакты 11-12 замыкаются и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакты 11-12 размыкаются, замыкаются контакты 10-11. В таком положении реле находится до отключения питания или поступления сигнала управления. Во время отсчёта реле не реагирует на сигнал управления.
2. Выдержка времени с запуском по заднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При снятии сигнала со входа управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). Во время отсчёта реле не реагирует на сигнал управления.
3. Выдержка времени с запуском по переднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкаются контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
4. Включение по переднему фронту управляющего сигнала, выдержка времени с запуском по заднему фронту управляющего сигнала, с перезапуском во время отсчета выдержки.
При подаче сигнала на вход управления замыкаются контакты 11-12 и начинается отсчет установленной выдержки времени по истечении которой выключается исполнительное реле (размыкается контакты 11-12, замыкаются 10-11). При поступлении сигнала управления во время отсчета выдержки времени отсчет начинается заново.
| Код ETIM | EC001669 |
| Напряжение питания, В | 230 АС |
| Максимальный коммутируемый ток, А (AC-1) | 16 |
| Количество функций | многофункциональное |
| Максимальная мощность нагрузки | см. табл. 1 РЭ |
| Контакт | 1NO/NC (1 переключающий) |
| Вход управления | со входом управления |
| Диапазон выдержки времени | 0,1 с…50 ч |
| Точность выдержки времени, не хуже | 1% |
| Время готовности, не более | 240 мс |
| Мин. длительность управляющего импульса | 60 мс |
| Индикация | 2 светодиода |
| Потребляемая мощность | 1 Вт |
| Коммутационная износостойкость | 100000 циклов |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур | от -25°С до +50°С |
| Подключение | винтовые зажимы 2,5 мм² |
| Габариты (ШхВхГ) | 18х90х65 мм |
| Тип корпуса | 1S |
| Степень защиты | IP20 |
| Монтаж | на DIN-рейку |
| Масса | 55 г |
| Момент затяжки винтового соединения | 0,4 Нм |
