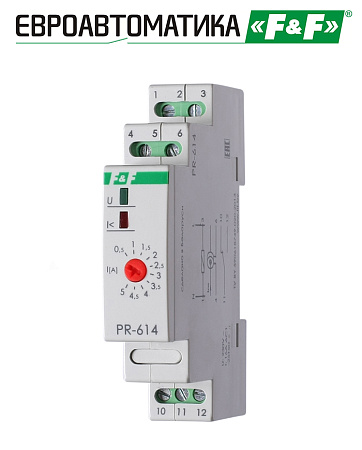

Реле тока PR-614 предназначены для отключения неприоритетных цепей при превышении допустимой величины потребления электроэнергии. Применяются в случае, когда к сети подключены как минимум два потребителя электроэнергии, которые работают независимо друг от друга, а их одновременная работа при полной нагрузке приводит к отключению цепи (предохранитель, автомат и т.п.) или кратковременному потреблению мощности, превышающей лимит. Реле отключает неприоритетную цепь, а потребители приоритетной цепи остаются подключенными к питающей сети. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке. Реле работает с внешним трансформатором тока, вход которого включен в приоритетную цепь, выход - к измерительным зажимам реле. Диапазон измеряемого тока зависит от типа применяемого трансформатора.
| Артикул | EA03.003.005 |
| Код ETIM | EC001440 |
| Напряжение питания, В / Гц | 230 / 50 |
| Максимальный коммутируемый ток, А | 16 AC-1 |
| Максимальный ток катушки контактора, А | 3 AC-15 |
| Контакт | 1NO/NC |
| Диапазон контролируемых токов, А | 0,5-5* |
| Задержка отключения, сек | 0,1 |
| Задержка включения при снижении тока на 10% от установленного значения, сек | 0,2 |
| Гистерезис, % | 10 |
| Диапазон рабочих температур, °С | -25…+50 |
| Степень защиты | IP20 |
| Коммутационная износостойкость, циклов | >100000 |
| Потребляемая мощность, Вт | 0,8 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Габариты (ШхВхГ), мм | 18х90х65 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,4 |
| Тип корпуса | 1S |
| Масса, г | 65 |
| Монтаж | на DIN- рейке 35 мм |
