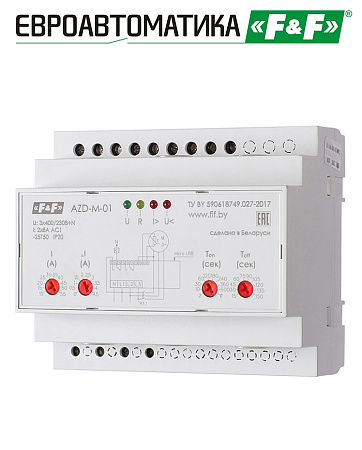

Реле AZD-M предназначено для непрерывного контроля токов в цепях питания 3-х фазных электроустановок (ЭУ) переменного тока промышленной частоты 50 Гц напряжением 3x400/230В+N (асинхронных электродвигателей, трансформаторов и другого электрооборудования) и защитного отключения нагрузки при возникновении аварийных режимов, с целью повышения надёжности их работы и увеличения срока службы.
| Артикул | EA05.004.001 |
| Код ETIM | EC002572 |
| Напряжение питания, В | 3х230 + N |
| Диапазон контролируемых токов электродвигателя, А* | 10...59,5 |
| Дискретность установки тока (грубо), А | 5 |
| Дискретность установки тока (точно), А | 0,5 |
| Максимальный ток контактов реле, А | 2х8 AC-1 / 250 В AC |
| Максимальное напряжение контактов реле, В | 400 AC |
| Максимальный ток катушки контактора, А | 2 AC-15 |
| Контакт | 2NO/NC |
| Задержка повторного включения нагрузки (Ton), с | 2...600 |
| Диапазон контролируемых напряжений, В: * | |
| - нижний порог | 160 |
| - верхний порог | 260 |
| Допустимая асимметрия фазных напряжений, В * | 60 |
| Допустимая асимметрия фазных токов, % | 30 |
| Минимальный рабочий ток, % от номинального* | 60 |
| Сопротивление изоляции обмоток, МОм | 0,5 |
| Задержка отключения, с: | |
| - при перегрузке по току (Toff) | токовременная хар-ка (табл. 1) |
| - при асимметрии фазных токов | 4 |
| - при потере нагрузки (сухой ход) * | 5 |
| - при КЗ в нагрузке | 0,1 |
| - при падении напряжения | 5 |
| - при асимметрии* | 5 |
| - при повышении напряжения | 0,5 |
| - при обрыве фазы | <1 |
| - при нарушении чередования фаз | <0,1 |
| Задержка контроля перегрузки по току, с* | 5 |
| Погрешность измерения, %: | |
| - напряжения | |
| - тока | |
| Диаметр сквозных каналов встроенных трансформаторов тока, мм | 10,5 |
| Степень защиты | IР20 |
| Степень загрязнения среды | 2 |
| Категория перенапряжения | III |
| Диапазон рабочих температур, °С | -25...+50 |
| Подключение | винтовые зажимы 2,5 мм2 |
| Момент затяжки винтового соединения, Нм | 0,5 |
| Габариты (ШхВхГ), мм | 105x90x65 |
| Тип корпуса | 6S |
| Масса, кг | 0,341 |
| Монтаж | на DIN-рейке 35 мм |
