Назначение

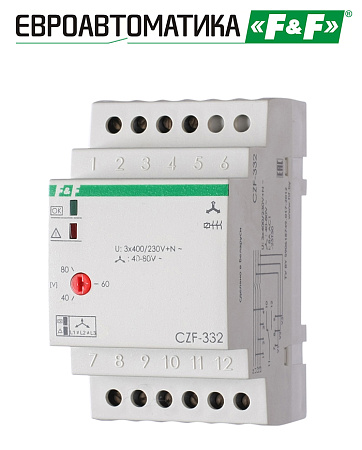

Реле CZF-332 предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, снижение напряжения меньше установленной величины, асимметрии напряжения, повреждения контактов контактора.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле 11-12 замкнуты и на катушку контактора управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение реле происходит автоматически после восстановления сетевого напряжения питания. В случае повреждения контактов контактора включение изделия происходит после полного снятия напряжения и последующей его подачи.
| Код ETIM | EC001441 |
| Напряжение питания | 3x400/230 B +N; 50 Гц |
| Максимальный ток катушки контактора | 2 А |
| Контакт | 1NO |
| Сигнализация включения нагрузки | зеленый светодиод |
| Сигнализация аварии контактора | красный светодиод |
| Напряжение отключения | 160 В |
| Асимметрия напряжения, В | 40-80 |
| Гистерезис | 5 В |
| Задержка отключения | 3-5 с |
| Диапазон рабочих температур | от -25 до +50°С |
| Потребляемая мощность | 1,6 Вт |
| Габариты (ШхВхГ) | 52,5х90х65 мм |
| Тип корпуса (см. Приложение 1) | 3S |
