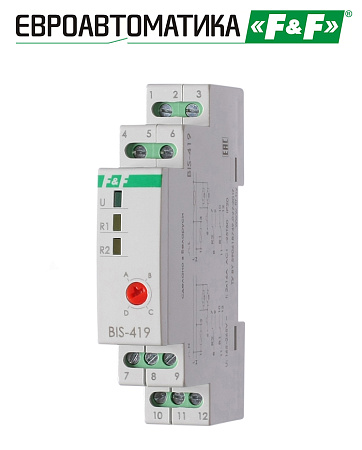

Реле импульсное BIS-419

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение  освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.
Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А.
Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановок.
Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Обеспечивает управление двумя нагрузками. Работает в одном из 4-х режимов - A, B, C, D, определяющих последовательность управления нагрузкой. Выбор режима работы осуществляется установкой переключателя на корпусе реле в соответствующее положение. Управление нагрузкой осуществляется любым из выключателей кнопочного типа, параллельно соединенных между собой.
Функция А
Особенностью функции А является круговое последовательное включение нагрузки. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2.
Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция В
Особенностью функции В является возможность выключения нагрузки путем удерживания клавиши выключателя в нажатом состоянии более 2 секунд, либо в случае превышения паузы между нажатиями на выключатель более чем на 5 секунд. При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие (временная задержка между вторым и третьим нажатием не превышает 5 секунд): включаются обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция C
Особенностью функции С является возможность поочередного управления двумя нагрузками. Включается либо нагрузка Rн 1, либо нагрузка Rн 2, или все нагрузки выключены. Одновременное включение двух нагрузок исключено. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
Функция D
Особенностью функции D является возможность поочередного управления двумя нагрузками. Включается либо нагрузка Rн 1, либо нагрузка Rн 2. Одновременное включение двух нагрузок исключено. Выключение нагрузки осуществляется путем удерживания клавиши выключателя в нажатом состоянии более 2 секунд, либо в случае превышения паузы между нажатиями на выключатель более чем на 5 секунд. При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.

Артикул	EA01.005.012
Код ETIM	EC000188
Напряжение питания, В	165-265 АС
Максимальный коммутируемый ток, А (AC-1)	2x16
Максимальная мощность нагрузки	см. табл. 1 Руководства
Контакт	2NO/NC
Количество каналов	двухканальное
Ток управления	<5 мА
Память состояния контактов	нет
Индикация включения питания	зеленый светодиод
Индикация включения нагрузки	желтый светодиод
Диапазон рабочих температур	от -25 до +50°С
Коммутационная износостойкость	>100000 циклов
Потребляемая мощность	1 Вт
Степень загрязнения среды	2
Категория перенапряжения	III
Подключение	винтовые зажимы 2,5 мм2
Момент затяжки винтового соединения	0,4 Нм
Габариты (ШхВхГ)	18х90х65 мм
Тип корпуса	1S
Степень защиты	IP 20
Масса	0,079 кг
Монтаж	на DIN-рейку
