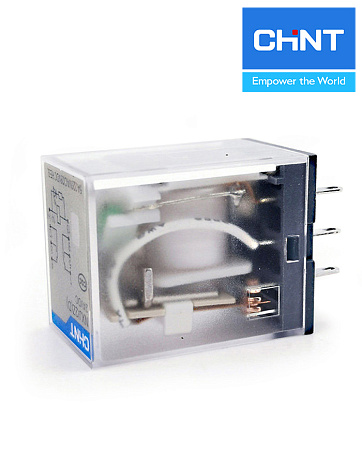

Промежуточные реле JZX-22F предназначены для управления нагрузками небольшой мощности, требующими большого количества коммутаций. Широко применяются в автоматике инженерного оборудования зданий, насосов, систем вентиляции, отопления, освещения и т.д., коммутации электрических цепей переменного и постоянного тока.
| Номинальное рабочее напряжение, В | 24 АC |
| Номинальный ток контактов, А | 5 |
| Количество переключающих контактов | 3 |
| Сопротивление контактов, мОм | ≤ 100 |
| Сопротивление изоляции, мегаОм | 100 |
| Электрическая износостойкость, циклов В-О, не менее | 105 |
| Механическая износостойкость, циклов В-О ,не менее | 107 |
| Время включения, мс | ≤ 25 |
| Время отключения, мс | ≤ 25 |
| Индикация | LED |
| Номинальное напряжение катушки управления, В | 220 AC |
| Напряжение срабатывания, % от нормального | 80-110 AC |
| Напряжение возврата контактов реле, % от нормального | 20 AC |
| Потребляемая мощность катушки, ВА (АС) / Вт (DC) | 1.2 / 0.9 |
| Условие эксплуатации | УХЛ4 |
- Бренд:
- CHINT
- Артикул:
- 285356
