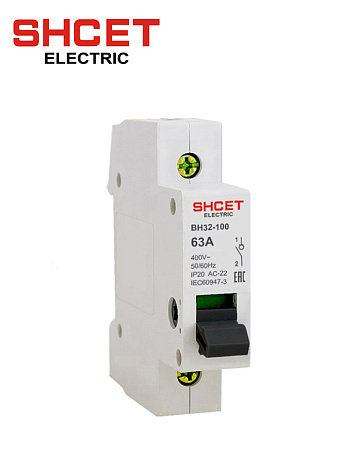

Выключатели нагрузки серии ВН32-100 представляют собой выключатель-разъединитель, предназначенный для коммутирования нагрузок в цепях переменного тока частотой 50/60 Гц с номинальным напряжением 230/400В. Выключатели нагрузки серии ВН32-100 функционально действуют только как разъединители, не обеспечивая защиты от сверхтоков.
Стандарт: IEC 60947 -3
Число полюсов – 1Р
Номинальное рабочее напряжение Ue, B: 250В
Номинальный ток In: 20А
Кратность отключаемого тока: 3le
Номинальный кратковременно-выдерживаемый ток, А (t=1c): 15le
Номинальная частота сети: 50Гц
Степень защиты: IP20
Износостойкость, циклов коммутации, не менее 10 000
Диапазон рабочих температур: от -25 до +50 С
Условия эксплуатации: УХЛ4
Максимальное сечение подключаемого провода: 35 мм2
Категория применения: АС 22 В
Наличие драгметаллов: 1,2г/полюс
Число полюсов – 1Р
Номинальное рабочее напряжение Ue, B: 250В
Номинальный ток In: 20А
Кратность отключаемого тока: 3le
Номинальный кратковременно-выдерживаемый ток, А (t=1c): 15le
Номинальная частота сети: 50Гц
Степень защиты: IP20
Износостойкость, циклов коммутации, не менее 10 000
Диапазон рабочих температур: от -25 до +50 С
Условия эксплуатации: УХЛ4
Максимальное сечение подключаемого провода: 35 мм2
Категория применения: АС 22 В
Наличие драгметаллов: 1,2г/полюс
- Бренд:
- SHСET
- Артикул:
- S0000323
pdf
паспорт выключатель нагрузки ВН32-100.pdf
Скачать:
PDF, 1016 КБ
