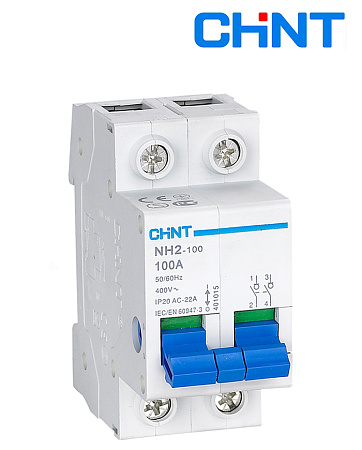

Модульный выключатель нагрузки NH2 выполняет функцию соединения и разъединения электрических цепей. Данный коммутационный аппарат используется в сетях для оперативного включения и отключения отдельных участков цепи или различных групп потребителей электроэнергии. Необходимо подчеркнуть, что устройство служит именно для коммутации. Выключатель нагрузки не обеспечивает защиту цепи! То есть он не предназначен для разрыва токов короткого замыкания. Для реализации защитных функций требуется использовать аппарат совместно с автоматическими выключателями CHINT. В частности, дизайн выключателя выполнен так, чтобы соответствовать внешнему виду автоматов CHINT серии DZ47.
Выключатель нагрузки NH2 выдерживает до 8500 механических циклов включения/отключения. Электрическая стойкость составляет полторы тысячи циклов. Конструкция аппарата соответствует нормально разомкнутому типу. Это означает, что в пассивном состоянии контакты устройтва разомкнуты. Выключатель нагрузки NH2 устанавливается внутри электрощитового оборудования на стандартную DIN-рейку (35 мм). Доступно подключение как с использованием проводов, так и с помощью шины PIN. Модельный ряд охватывает номинальные токи от 32 до 125 A и количество полюсов от 1 до 4-х.
Число полюсов: 2Р
Номинальное рабочее напряжение Ue, B:
1Р – 250В;
2Р, 3Р, 4Р – 415В
Номинальный ток In: 100А
Кратность отключаемого тока: 3le
Номинальная частота сети: 50Гц
Степень защиты: IP20
Износостойкость, циклов коммутации, не менее 10 000
Диапазон рабочих температур: от -25 до +50 С
Условия эксплуатации: УХЛ4
Максимальное сечение подключаемого провода: 35 мм2
Категория применения: АС 22 В
Наличие драгметаллов: 1.2г/полюс
- Бренд:
- CHINT
- Артикул:
- 401061
