Кнопки управления являются устройствами ручного пуска / отключения цепей управления электрооборудованием. Кнопки XB2 применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660 В и постоянного напряжения до 400 В.
Количество нормально закрытых контактов: 1
Ном. раб напряжение: 110/230/400/600 В
Тип напряжения: Перемен./постоян. (AC/DC)
Цвет: Красный
Степень защиты - IP: IP40
Ном. напряжение постоян тока - DC: 24/48/110/220/400 В
Тип монтажа: Встраиваемый (-ая)
Ном. напряжение изоляции Ui: 600 В
Ном. тепловой ток Ith: 10 А
Ном. рабочий ток Ie приС-15 110 В: 4.0 А
Ном. рабочий ток Ie при AC-15 230 В: 3.0 А
Ном. рабочий ток Ie приС-15 400 В: 1.5 А
Ном. рабочий ток Ie приС-15 600 В: 0.6 А
Ном. раб ток Ie при DC-12 24 В: 3.0 А
Ном. раб ток Ie при DC-12 48 В: 2.5 А
Ном. раб ток Ie при DC-12 110 В: 2.2 А
Ном. раб ток Ie при DC-12 220 В: 1.1 А
Ном. раб ток Ie при DC-12 400 В: 0.6 А
Степень защиты - IP сторона контактов: IP20
Электр износостойкость: 0.25 циклов при AC
Мех износостойкость: 0,6х10^6 циклов

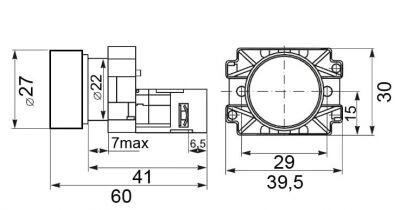

Диаметр отверстия: 22 мм
Номинальная способность к присоединению2: 2х2,5 мм
Температура эксплуатации: от -25 до +40 °C
Класс защиты от поражения электрическим током: II
Тип или способ подключения: Винтовое соединение
Количество нормально закрытых контактов: 1
Ном. раб напряжение: 110/230/400/600 В
Тип напряжения: Перемен./постоян. (AC/DC)
Цвет: Красный
Степень защиты - IP: IP40
Ном. напряжение постоян тока - DC: 24/48/110/220/400 В
Тип монтажа: Встраиваемый (-ая)
Ном. напряжение изоляции Ui: 600 В
Ном. тепловой ток Ith: 10 А
Ном. рабочий ток Ie приС-15 110 В: 4.0 А
Ном. рабочий ток Ie при AC-15 230 В: 3.0 А
Ном. рабочий ток Ie приС-15 400 В: 1.5 А
Ном. рабочий ток Ie приС-15 600 В: 0.6 А
Ном. раб ток Ie при DC-12 24 В: 3.0 А
Ном. раб ток Ie при DC-12 48 В: 2.5 А
Ном. раб ток Ie при DC-12 110 В: 2.2 А
Ном. раб ток Ie при DC-12 220 В: 1.1 А
Ном. раб ток Ie при DC-12 400 В: 0.6 А
Степень защиты - IP сторона контактов: IP20
Электр износостойкость: 0.25 циклов при AC
Мех износостойкость: 0,6х10^6 циклов
Диаметр отверстия: 22 мм
Номинальная способность к присоединению2: 2х2,5 мм
Температура эксплуатации: от -25 до +40 °C
Класс защиты от поражения электрическим током: II
Тип или способ подключения: Винтовое соединение
- Бренд:
- SHСET
- Артикул:
- S0001234
pdf
Pushbutton Switch XB2-BA.pdf
Скачать:
PDF, 727 КБ
