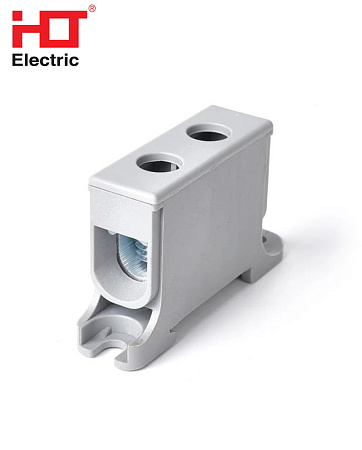

Зажим клеммный КВС предназначен для присоединения вводных медных и алюминиевых проводников.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 2.5 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 2.5 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КВС обеспечивают безопасное соединение медных и алюминиевых проводников.
| Способ монтажа | DIN-рейка |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 16...50 |
| Номин. (расчетное) напряжение, В | 800 |
| Длина, мм | 49 |
| Номин. ток In, А | 160 |
| Позиция соединения | Сбоку (поперечное) |
| Ширина/размер ячейки, мм | 17.8 |
| Высота (на мин. возможной высоте установки), мм | 43 |
| Цвет | Серый |
| Количество зажимов на 1 уровень | 2 |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 2.5...50 |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 2.5...50 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 2.5...50 |
| Количество уровней | 1 |
| Соединенные внутри уровни (между собой) | Нет |
| Тип электрич. соединения 2 | Винтовое соединение |
| Тип электрич. соединения 1 | Винтовое соединение |
| Требуется торцевая пластина | Нет |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Рабочая температура, °C | -40...80 |
- Бренд:
- HLT
- Артикул:
- 081-30-010
pdf
паспорт клемма КВС.pdf
Скачать:
PDF, 370.9 КБ
