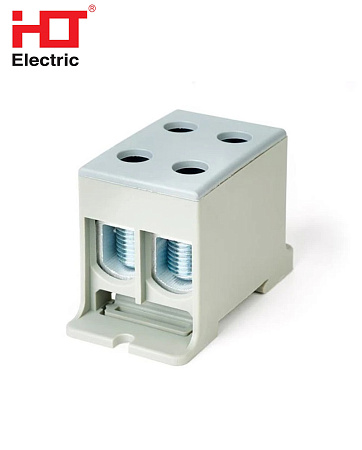

Зажим клеммный КВС предназначен для присоединения вводных медных и алюминиевых проводников.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 2.5 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 2.5 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КВС обеспечивают безопасное соединение медных и алюминиевых проводников.
Цвет | Серая | |
Код класса ETIM | EC000897 | |
Бренд | HLT ELECTRIC | |
Страна происхождения | КИТАЙ | |
Номин. напряжение, В | 660 | EF000228 |
Номин. ток, А | 245 | EF008250 |
Количество уровней | 1 | EF002659 |
Способ монтажа | Монтажная поверхность | EF000003 |
Количество зажимов на 1 полюс | 4 | EF002660 |
Соединенные внутри уровни (между собой) | Нет | EF002661 |
Поперечн. сечение подключ. однопроволочного (жесткого) провода | 16-95 | EF007337 |
Поперечн. сечение подключ. тонкопроволочного провода с наконечником | 16-95 | EF007339 |
Поперечн. сечение подключ. тонкопроволочного провода без наконечника | 16-95 | EF007341 |
Поперечн. сечение подключ. многопроволочного (гибкого) провода | 16-95 | EF007343 |
Рабочая температура окружающей среды °C | -45°C до +50°C | EF002393 |
Степень защиты(IP) | IP20 |
- Бренд:
- HLT
- Артикул:
- 081-30-016
pdf
паспорт клемма КВС.pdf
Скачать:
PDF, 370.9 КБ
