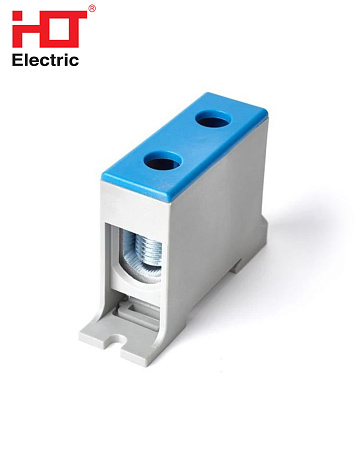

Зажим клеммный КВС предназначен для присоединения вводных медных и алюминиевых проводников.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 16 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Подключаться могут одножильные и многожильные проводники, а также гибкие многопроволочные провода с наконечником.
Сечение подключаемых проводов: от 16 до 50мм (в зависимости от габарита клемм).
Фиксация клеммы на DIN-рейке происходит с помощью специального фиксатора, после приложения незначительного усилия при установке клеммы.
Процесс подключения проводника к клемме осуществляется классическим способом – ослабить винт со шлицем под шестигранный ключ, далее вставить проводник в отверстие и затянуть винт. КВС обеспечивают безопасное соединение медных и алюминиевых проводников.
| Способ монтажа | DIN-рейка/винт |
| Цвет | Синий |
| Номин. ток In, А | 245 |
| Позиция соединения | Сбоку (поперечное) |
| Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм² | 16...95 |
| Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм² | 16...95 |
| Количество зажимов на 1 уровень | 4 |
| Высота (на мин. возможной высоте установки), мм | 49 |
| Номин. (расчетное) напряжение, В | 800 |
| Ширина/размер ячейки, мм | 42 |
| Длина, мм | 86 |
| Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм² | 16...95 |
| Срок службы, лет | 10 |
| Проверено на взрывобезопасность по версии "Ex e" | Нет |
| Материал изоляции корпуса | Полиамид (PA) |
| Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм² | 16...95 |
| Рабочая температура, °C | -40...80 |
| Требуется торцевая пластина | Нет |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Гарантийный срок эксплуатации, лет | 7 |
| Соединенные внутри уровни (между собой) | Нет |
| Количество уровней | 1 |
- Бренд:
- HLT
- Артикул:
- 081-30-002
pdf
паспорт клемма КВС.pdf
Скачать:
PDF, 370.9 КБ
